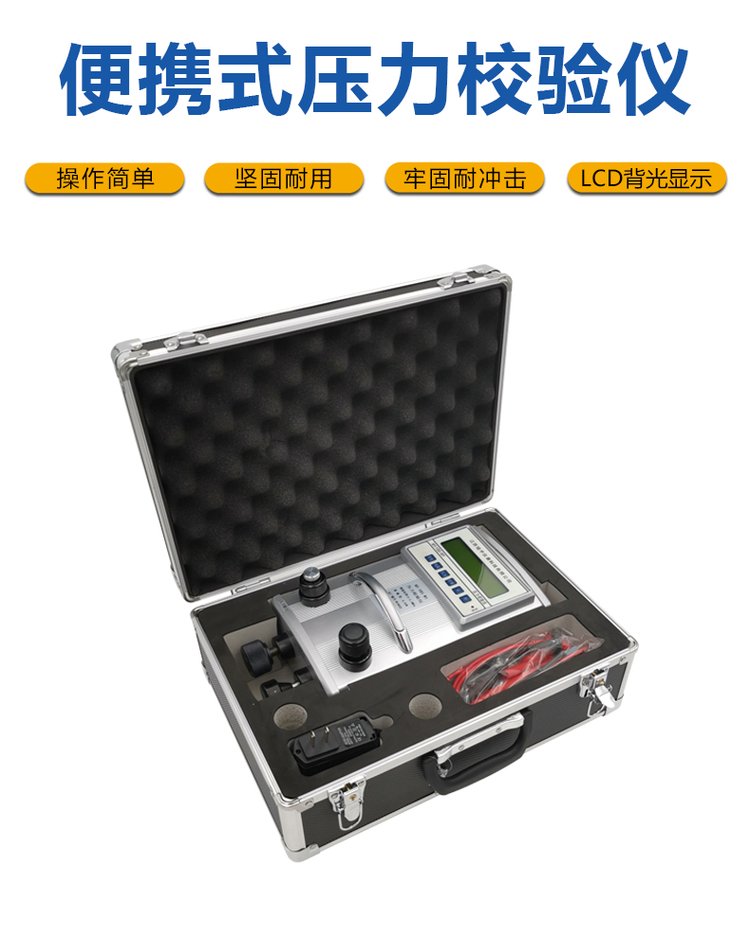

便攜式壓力校驗儀

便攜式壓力校驗儀概 述

便攜式壓力校驗儀是一款自帶壓力源的校驗儀表，具有壓力監測、電流檢測和直流24V電源輸出，主要用于校驗壓力（差壓）變送器、普通（精密）壓力表和其它壓力儀表，方便適用。

便攜式壓力校驗儀是為校驗各種壓力變送器﹑壓力傳感器﹑壓力開關﹑差壓變送器﹑數字壓力表﹑專用壓力校驗儀器。在測量壓力的同時，也將所測壓力與設定的壓力百分?jǐn)?shù)及測量電流同屏顯示，電流及電流百分?jǐn)?shù)可通過顯示菜單選擇。是集現代計量測試技術、計算機技術、信息管理技術于一體的新一代計量標準校驗裝備。本裝置由自動真空源、自動氣壓源、自動液壓源及其壓力調節系統構成全量程自動壓力發生部分;由多量程智能壓力模塊和智能化多功能精密數字壓力計組成高精度壓力標準部分;由PC機、專用數據采集卡、打印機和精心編制反復調試的專用軟件組成智能校驗管理部分;輔以按規程標準編制的計量器具管理軟件:綜合配備成了一套操作自動化、數據規程化、管理智能化、結果標準化的可溯源全量程自動壓力校驗設備。校驗儀可對0.1級以下準確度的指針式壓力表、數字式壓力表、壓力變送器、差壓變送器、壓力控制器等壓力計量器具進行校驗和量傳。是裝備現代壓力實驗室的理想設備。

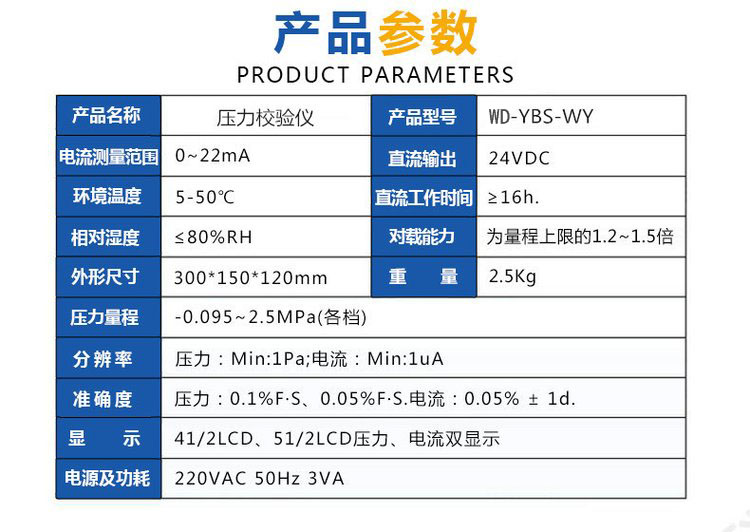

便攜式壓力校驗儀技術參數：

    造壓范圍：氣壓:0～lMPa

    液    壓：0～60MPa

    真    空：-95～0kPa

    測量范圍：壓力:-95kPa～60MPa(多模塊任意配置)

    壓力測量：準確度0.025%F•S0.05%F•S

    電壓測量：0～30V0～5V  準確度：±（0.01%RD＋0.005%F·S）

    輸    出：0～15V       準確度：±（0.01%RD＋0.005%F·S）

    電流測量：0～30mA      準確度：±（0.01%RD＋0.005%F·S）

    輸    出：0～30mA     準確度：±（0.01%RD＋0.005%F·S）

    使用環境：溫度：（0～50）℃

    相對濕度：＜95%

    氣    壓：（86～106）Kpa

    供    電：220VAC

便攜式壓力校驗儀應用特點：

    1、量程范圍寬，-95kPa～60MPa范圍內多模塊任意選配，控制覆蓋面廣。

    2、高精度數字壓力計單元獨立，可單機工作，便于檢驗。

    3、裝置保留了手動獨立檢驗功能，在脫機狀態下，可通過面板鍵盤手動完成檢驗工作。

    4、專用軟件均計量檢定規程編寫，且具有強大的計量管理和設備管理輔助功能。

    5、裝置內含多項專利技術，技術領先。

    6、可拓展三通道檢測功能，可同時檢測三臺壓力儀表。

便攜式壓力校驗儀操作方法：

    1、壓力校驗儀在使用時，請將儀器擰入手操壓力泵上“標準儀表"接口。

    2、快接頭用所配高壓軟管連接被檢儀器即可校驗。

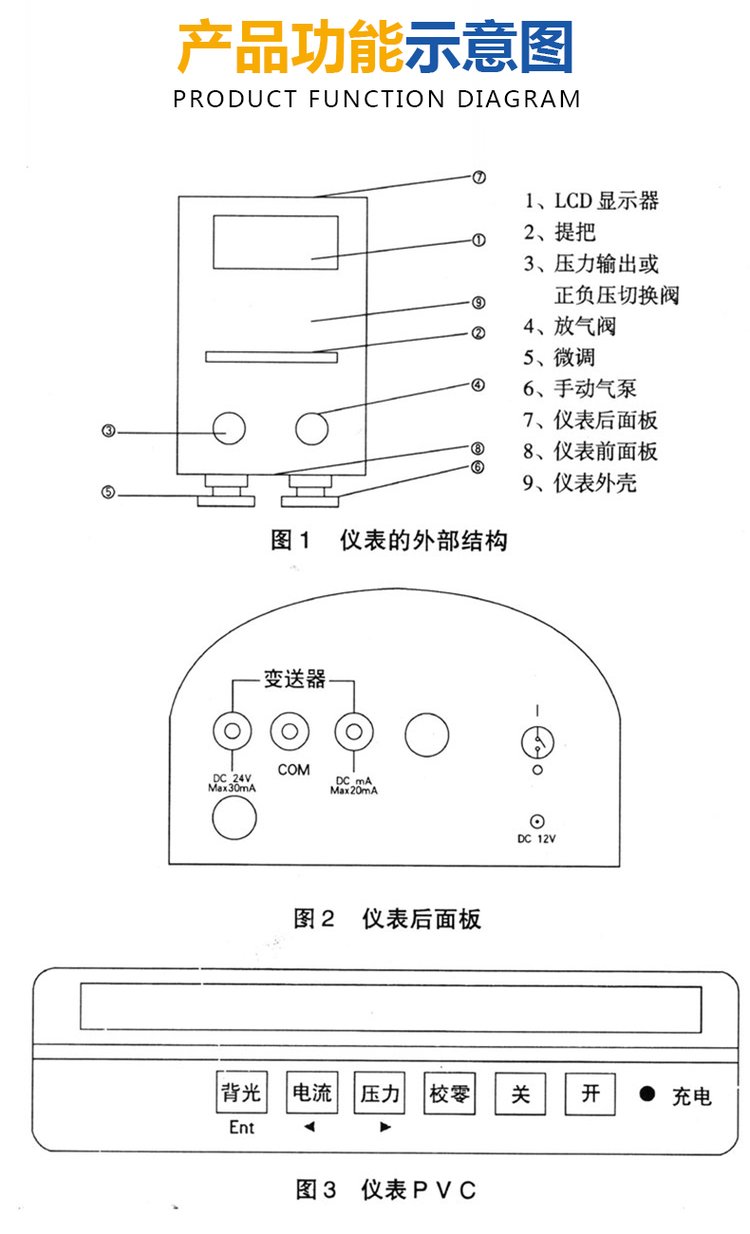

    3、電源開、關鍵：按“開"鍵打開，LCD顯示測量狀態；按“關"鍵，儀表關機，切斷電源。

    4、壓力校驗儀校零鍵：測量前，按一下：“校零"鍵，儀表自動將傳感器的零點數值采集并送處理器CPU進行處理，保證儀表所測數據為實際壓力值。

    5、壓力鍵：開機后LCD右下角顯示該儀表的壓力單位，若使用中按“單位"鍵、使LCD顯示為“Psi、Bar、mmHg、Kgf/cm2"中任何一種單位時，按一下“壓力"鍵，儀表自動切換到出廠時設置壓力單位檔上。

    6、壓力校驗儀需要顯示測量電流時，在儀表顯示單位為MPa(或KPa)時，按一下“壓力"鍵，面板上對應的電流指示燈亮，即為測量電流狀態。

    7、壓力校驗儀的壓力量程與壓力泵的配置。

便攜式壓力校驗儀使用優點：

    1.校驗儀為交直流兩用的便攜儀表，在測量壓力的同時，可測量電流，同時在LCD上顯示出來，并具有24VDC輸出。加之前面面板上安裝有打壓手泵，使其成為理想的現場校驗儀表。

    2.采用高性能CPU和溫度傳感器對儀表溫度漂移進行自動補償，保證準確度下的使用溫度范圍寬。

    3.高性能的微處理器對儀表零點和線性進行連續修正。

    4.功耗低。保證準確度下的連續工作時間長(電池沖滿后)。

    5.恒流充電，具有電池電壓的過充電，欠壓自動關機及自動保護功能，保證電池不因?yàn)槌潆娀蚯穳憾鴵p壞，電池使用壽命長(因長時間不用，隔三個月充電一次)。

    6.儀表量程功能豐富，一表多用，具有多種顯示風格，可同時顯示壓力、電流，壓力、水柱或壓力、公斤及電流百分比。

    7.微功耗的欠壓自動保護功能，保證儀表即使操作者因故而連續開機過長也不會欠壓而損壞電池。

    8.儀表具有超量程報警功能，當所加壓力超出額定滿量程+2500字時，儀表將顯示OVERRANGE!P，并且內置蜂鳴器將斷續發聲，表示壓力超出滿量程，停止加壓，使用微調，進行上下調整。當儀表所測量的電流超出22mA時儀表將顯示OVERRANGE!I并且內置蜂鳴器將將斷續發聲，表示所測電流超出滿量程。

    9.軟件內容豐富，操作簡單明了。

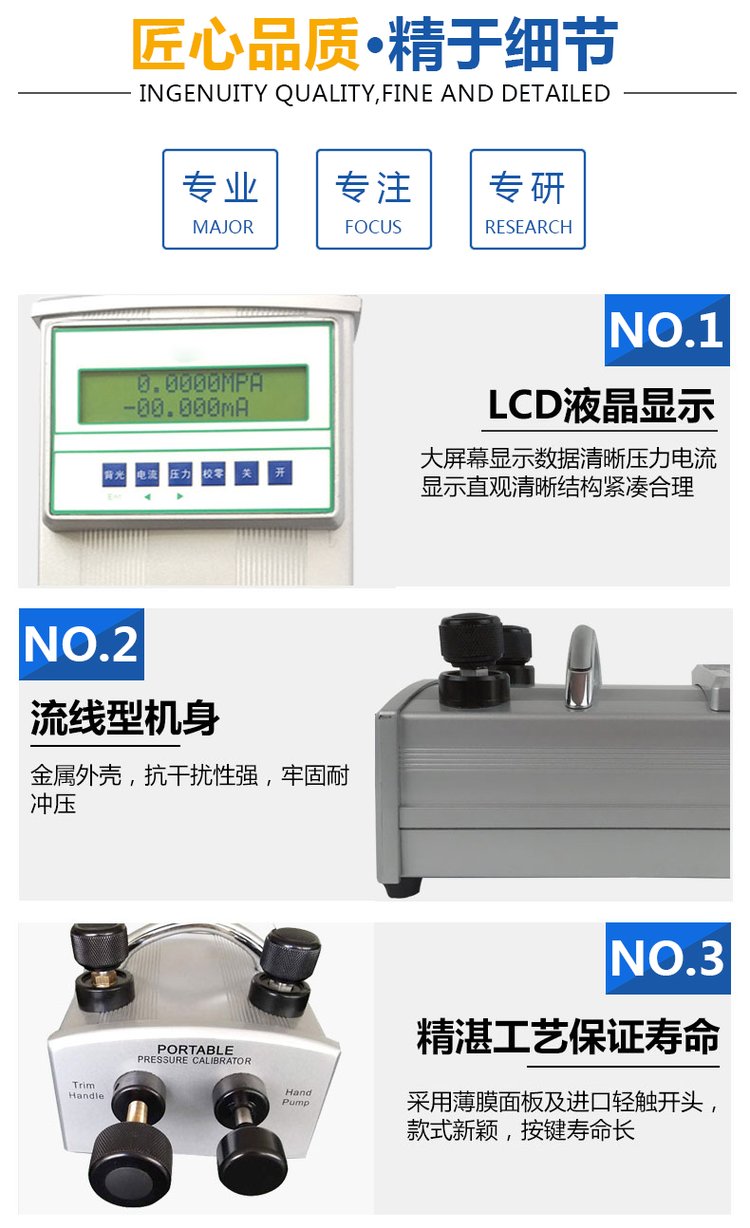

    10.LCD背光壓力、電流顯示，直觀、清晰、結構緊湊合理。體積小，重量輕，攜帶方便。

    11.采用薄膜面板及進口輕觸開關，款式新穎，按鍵壽命長。

    12.容積式微調，極易實現檢點壓力。

    13.可直接在面板上操作，調校滿量程。

    14.金屬外殼，抗干擾能力強，牢固耐沖擊。

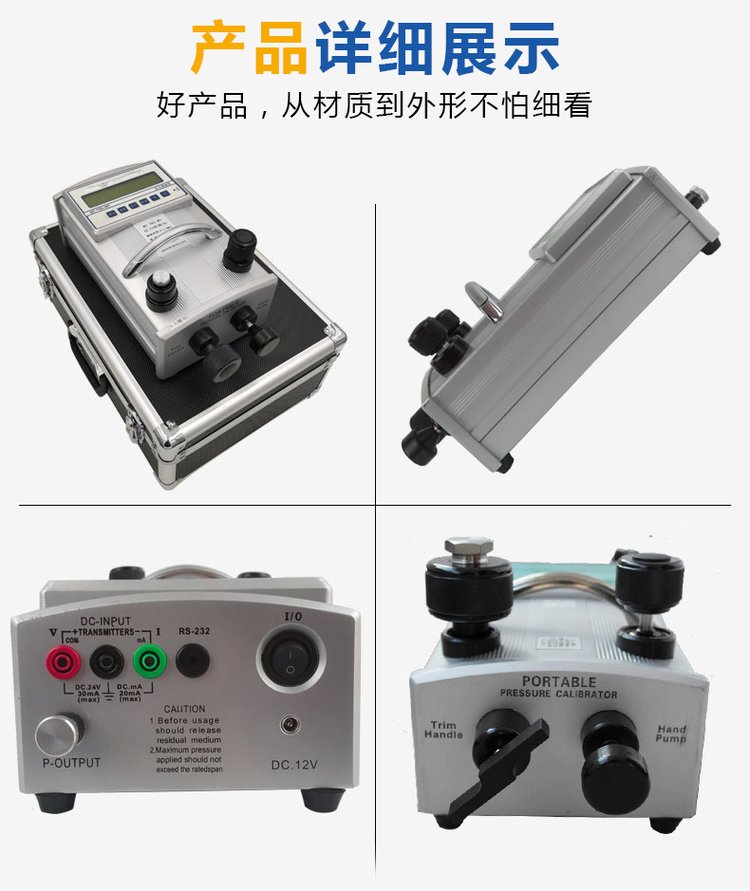

    15.校驗儀的前面板安裝打壓手泵，-90KPa～2.5MPa(各檔)，并帶有微調、放氣閥。手動真空達95%。壓力源零部件經精細研磨，氣密性好，符合IP52密封標準。
