手持式多功能過程校驗儀是一種多功能、高精度的便攜式儀器，可用于校準、測試工業過程裝置及各種電氣設備，支持電流、電壓、電阻、頻率、熱電偶、熱電阻等多種信號類型，最高精度可達0．01％，是工業現場、實驗室以及各類儀表制造商必備的計量工具。



手持式多功能過程校驗儀功能

·電壓測量/輸出                           ·熱電偶、熱電阻測量/輸出

·電流測量/輸出                           ·脈沖計數

·電阻測量/輸出                           ·階梯輸出

·頻率測量/輸出                           ·冷端手動、自動補償選擇

·模擬二、三線制變送器輸入                ·熱工手冊



手持式多功能過程校驗儀特點

·手持立式校準儀：

手持式設計使本產品具有應用方式靈活、操作簡便的特點，它可以通過按鍵操作直接進入指定功能區。在工業現場，您可以將多功能過程校驗儀掛在身邊對各種電氣設備和傳感器進行檢測，給您的現場維護工作帶來便利和方便。



·信號輸出和測量可同步進行：

在常規檢測中，經常需要多種測量設備組合才能完成對電氣設備的檢測，如信號源、電阻箱和萬用表等?，F(xiàn)在，只要用一臺過程校驗儀，既能對熱電偶、熱電阻以及電流、電壓等儀表執行常規檢查和維護，又能對變送器、溫度調節器和信號隔離器進行維護和診斷，它為提高您的工作的效率提供了極好的手段。



·高精度、多功能的源和測量：

對于源單元和測量單元的直流電壓、直流電流具有高精度和高穩定性?？蓪χ绷麟妷骸⒅绷麟娏?、電阻、熱電阻、熱電偶和頻率等進行測量。



·環路供電：

具備24V配電能力，在向環路供電(最大30mADC)時，能夠測量來自2/3線制變送器的電流信號。



·查表功能

熱工手冊實現熱偶的毫伏值與溫度值、熱電阻的電阻值與溫度值的快捷互查。



·智能插孔

在應用校驗儀進行測量和輸出信號時，相對應的表筆插孔導光柱會發出閃光，提示用戶將測試表筆插入該插孔，智能化的提示給您的操作帶來方便。









手持式多功能過程校驗儀描述

1、測量/輸出插孔圖

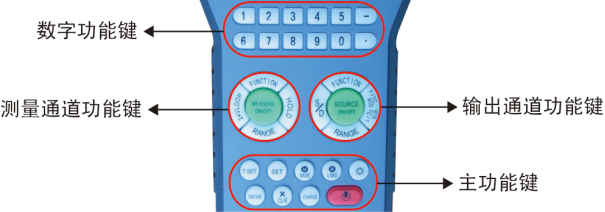

2、按鍵定義





3、顯示模式

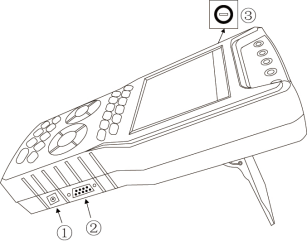

4、配件說明

①、電池充電插口：用于電池充電器/通電電源的插口

電池容量指示條 顯示在顯示屏的右下方，當指示條顯示 在閃爍時，提示電池已沒電，需及時用電池充電器進行充電。

②、RS232連接口：用于將測量數據上傳到上位機

③、保險絲：電流輸入保險絲

更換保險絲：當保險絲壞掉時，用螺絲刀螺開取出壞的保險絲，更換新的保險絲，然后重新用螺絲刀將保險絲固定在校驗儀上







接線事例

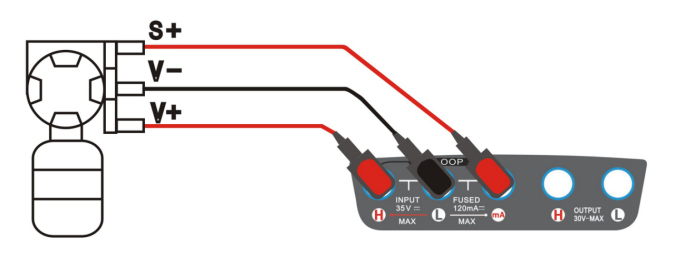

1、模擬4～20mA變送器三線制輸出



2、模擬4～20mA變送器二線制輸出



3、其他輸出及測量信號請按指示燈接線





其它

1、從儀表到達客戶手中之日起，1年內由儀表自身質量問題引起的故障將免費維修，人為使用不當造成的不在保修范圍之內。

2、內置電池，一次充電可工作10小時(Ni-MH電池)。

3、電池容量指示，電池電壓過低自動關機。

4、硅膠按鍵盤，超長壽命，手感好。

5、手自動冷端補償和設定。

6、溫度值可直接測量/輸出。

7、可在線充電。



附錄

配件

◎ 鱷魚夾/表筆

◎ 充電器

◎ 高檔包裝箱

◎ 保險絲

◎ 資料袋：使用手冊，保修卡

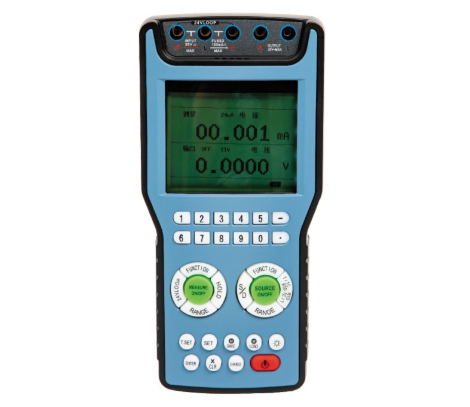

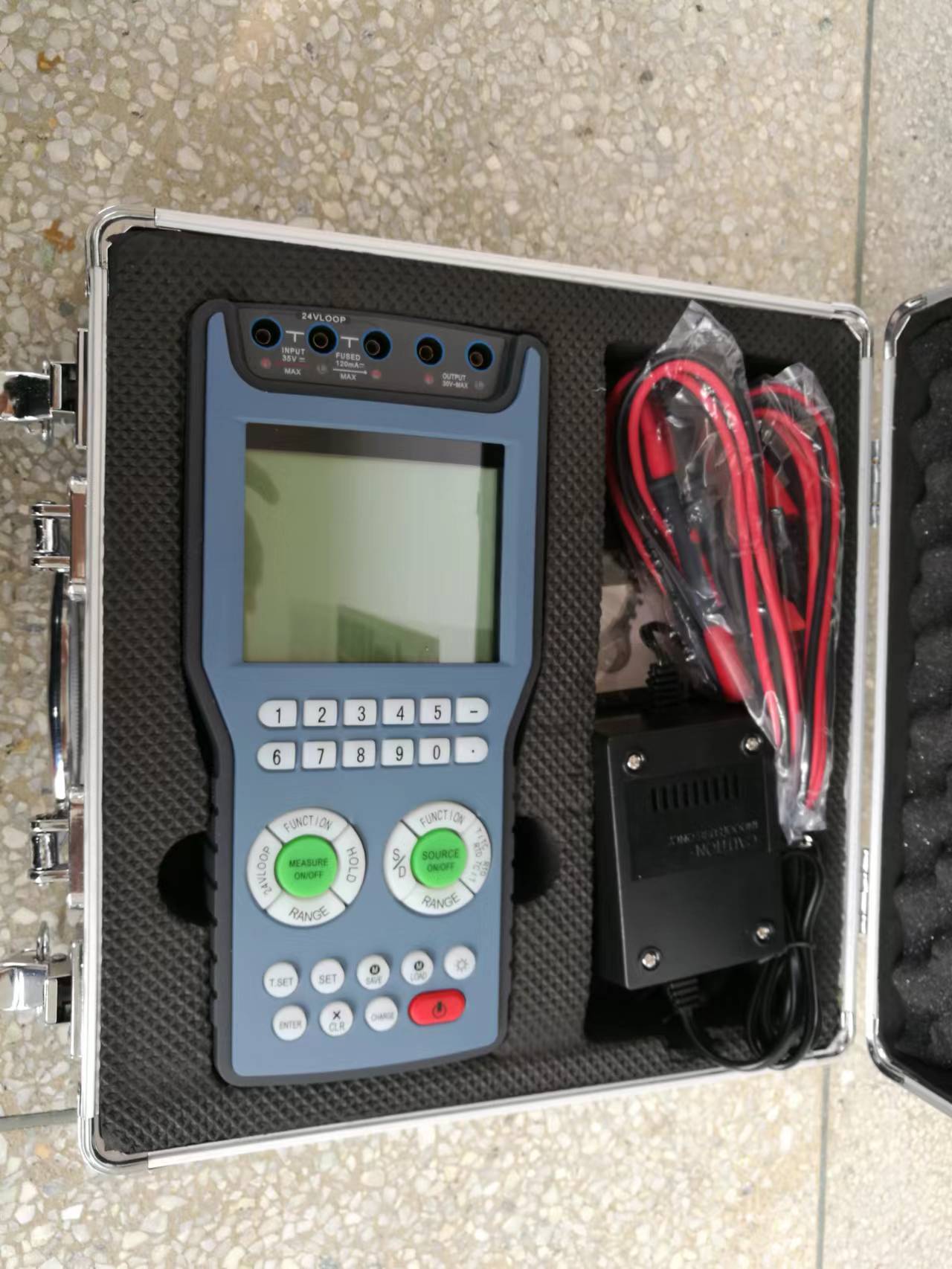

產品實物圖：
