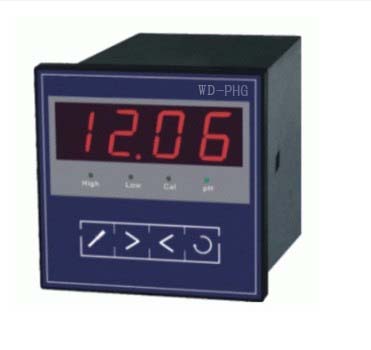

WD-PHG智能酸度儀
WD-PHG智能酸度儀（又稱PH計），它采用高性能單機完成PH測量、溫度測量和補償，在電極所覆蓋的測量范圍內實現量程自動切換，是工業過程或超水領域提供準確的PH值測量的高智能化在線電化學分析儀表。
功能特點
-
全漢字顯示，界面友好：采用高分辨率的LCD顯示模板，所有的數據，狀態和操作步驟都是漢字顯示，沒有廠家自己定義的符號或代號。不用說明書就可使用。
-
簡單的菜單結構：與傳統儀表相比，PHG-2002酸度儀功能增加了許多，但由于采用了分門別類的菜單格式，類似微機的操作方法，使用起來更清晰、方便。
-
文本式的人機對話：使用者不必記憶操作步驟和操作順序，可以不用說明書，按照屏幕上的提示就可操作。
-
各參數同時顯示：在一屏上同時顯示PH值，輸出電流、溫度、狀態。
-
工業控制式看門狗：確保儀表不會死機。
-
輸出電流設置與檢查功能：手機電流功能，可檢查和任意設定輸出電流值，方便檢測記錄儀和下位機。信號選擇0~10mA.
技術指標
1、測量范圍：0~14.00PH分辨率0.01PH
2、基本誤差：PH值±0.5℃
3、自動溫度補償范圍：0~60℃，25℃為基準
4、被測水樣：0~60℃，0.6Mpa
5、電子單元最大輸出負荷誤差：a、0-10mA 最大負荷1.5KΩ≦±1%F.S4-20mA 最大負荷750Ω≦±1%F.S
6、報警繼電器觸點容量：AC220V、3A。
7、 電源：AC220V±10%，50±1Hz
8、外形尺寸：144（長）*144（寬）*220（深）mm開孔尺寸：138*138mm
9、數據連續掉電保存5年，數據儲存數量2年（1點/小時）
10、工作條件：環境溫度：0~60℃，相對濕度：0~85%
工作原理
WD-PHG型智能酸度儀利用PH玻璃電極對被測溶液中不同酸度產生的電勢響應，輸入到高輸入阻抗，深度負反饋的直流放大器中，已達到測量容易PH的目的。玻璃PH電極：甘汞參比電極和被測水溶液組成一個測量電極。
式中：R-氣體常數8.314焦耳/度、可分子
T-溶液的絕對溫度
F-法拉第常數9.56X10庫/當克量
EO-電極系統的載矩電位，在一定條件下可看成常數
PH-被測溶液的PH值
實際上，電極的電極電位和原電池勢，由于電極的特性及具體測量條件的不同而變化，使得被測溶液的PH值和測量群的電勢并不完全符合能斯特方程。
安裝與連接
WD-PHG酸度儀由表計和電極兩部分組成，表計為國際通用性的標準機箱，便于盤式安裝。所需的邊線從后面接線板引出。電極為流通式，水樣進出口有M12X1螺紋連接，接管為⊙6、⊙8、⊙10不銹鋼管，卡套螺紋密封?；蜍浌苓B接，請注意在訂貨時指明。
表計的安裝：
-
與電極的距離越近越好，一般不要超過25米。最好將表計固定在最佳視平線上，表面要保持清潔、干燥、避免水滴直濺。
-
電極與表計的連接電纜不得與電源線近距離平衡敷設，以免電源對信號產生干擾。
|
