氧化鋯氧量分析儀

氧化鋯氧量分析儀是用于測量工業鍋爐、窟爐、加熱爐等燃燒排放氣體中的氧含量，以實現低氧燃燒，達到節能目的，減少環境污染。

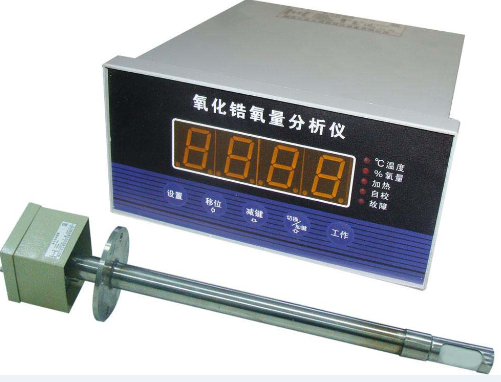

氧化鋯分析儀有ZOY型氧化鋯探頭（一次儀表）和ZOY氧量變送器（二次儀表）兩部分組成。

氧化鋯探頭外殼采用耐高溫、耐腐蝕的不銹鋼材料制成。不必外加氣內、氧化氣能自行對流，并設有標準氣接口，可在現場運行時用標準氣體進行標定檢驗，探頭鋯管能方便拆卸更換。

氧量變送器結構簡單，安裝尺寸規范，線路設計合理，工藝先進，儀表性能穩定可靠，調試方便。

氧化鋯氧量分析儀由于優越的性能價格比，在國內大中型電廠得到廣泛應用。

工作原理：

氧化鋯鋯管是一種金屬氧化物，在高溫下形成固態電介質具有傳導氧離子的特性。

被測氣體（煙氣）通過探頭過濾器，進入氧化鋯鋯管的內側，參比氣體（空氣）通過自然對流進入探頭氧化鋯鋯管的外側。當鋯管內外兩側間會產生氧濃差電動勢。

技術標準

基本誤差：<±3%F.S,儀表精度1級

量 程：0-5%O2; 0-10%O2；0-20%O2；0-25%O2

本底修正：-20Mv-+20mv

被測煙氣溫度：ZOY-4型低于600℃（低溫型）

OY-4型低于600-800℃（高溫型）

輸出信號：可擴展雙路隔離輸出，0-10mA DC和4-20mA DC,采取光電隔離，直接和計算機聯網。

負載能力：0-1.2KΩ或0-600Ω

環境條件：0-50℃；相對濕度〈90%

電 源：220V±10%，50HZ

功 耗：變送器約8W，加熱爐平均約為50W

響應時間：90%約3秒

氧化鋯探頭加熱爐升溫時間：約20分鐘

氧化鋯探頭壽命：氧化鋯管按國際GB11169-89保用一年。主體壽命5年以上。

規格尺寸

氧化鋯探頭的外形尺寸：?jiǎn)挝籱m

L=400,800,1200

氧量變送器共有四種，其外表尺寸，開孔尺寸如下：
