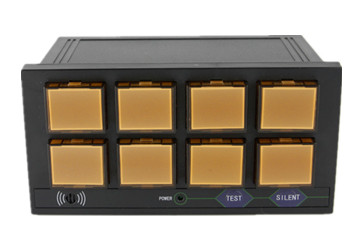

智能八路閃光報警儀概述

智能八路閃光報警儀廣泛應用于石油、化工、冶金、電力、輕工等工業部門。是一種接點式聲光報警顯示儀表，具有電路簡單、元件少、體積小、抗于擾能力強、可靠性高、接線簡單等特點。儀表的設計考慮到面向微機化、多功能化了展的趨勢，采用單片機技術，使儀表具有功能齊全，是現有晶體管閃光報警器的換代產品。

智能八路閃光報警儀主要技術參數
1.       八點報警信號輸入：常開接點。
2.       輸出信號：八點發光報警指示，具有音響接點輸出報警，音響動作為接點閉合。
3.       輸出繼電器接點容量：AC 220V，1A；DC 24V，2A。
4.       確認方式：手動（音響報警消除）。
5.       工作條件：
a）   環境溫度：-10-55℃
b）   相對濕度：≤85％
c）   周?chē)諝庵胁粦?yīng)含有腐蝕性氣體。
6.       工作電源：AC.220V±15%，50Hz。
7.       功耗≤5W。

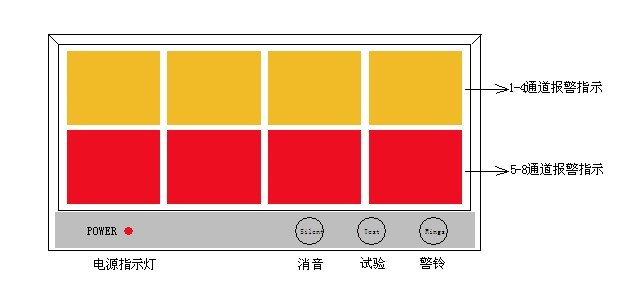

智能八路閃光報警儀儀表面板





智能八路閃光報警儀工作原理及方式
報警器由電源電路、發光器件、輸出驅動、單片機控制電路、軟件監視系統組成。報警器平時工作在監視狀態，無報警信號輸入，燈光和音響均不工作，一旦外界報警到來，報警器將控制聲光報警，以提示現場工作人員及時解決故障。
當某通道接點動作，對應通道的燈光閃爍同時電鈴接點導通鈴響。按下消音按鈕，音響報警消音、閃光停止。當報警信號消失后，確認后的燈光報警指示自動復位。
當某通道接點動作，對應通道的燈光閃爍同時鈴響。報警信號消失后音響報警器消音、閃光熄滅。
當按下試驗按鈕時，報警器的八路燈光依次閃爍、鈴響。再按一下試驗按鈕時，音響報警器消音、閃光停止，報警指示自動復位。

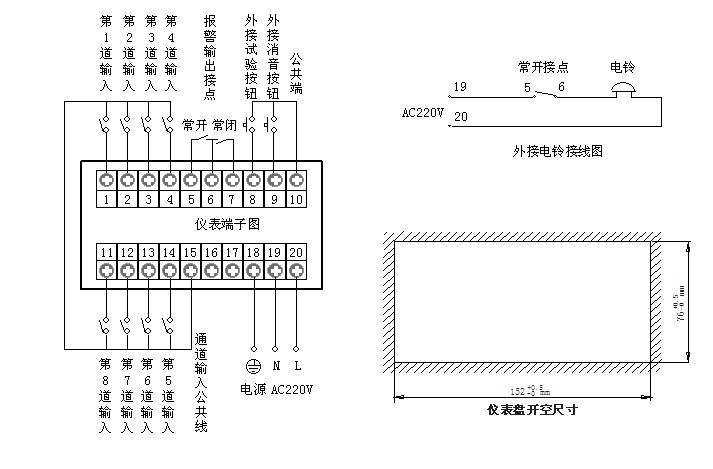

智能八路閃光報警儀儀表的接線及安裝
