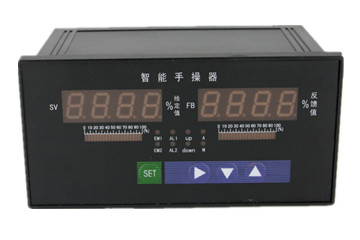

WD-DF智能手操器
一、產品簡介
本公司手操器從功能上分有純手操和手自動手操兩種形式,純手操只與電動執行器相連接,通過面板開關鍵直接控制執行機構的正,反轉,具備手自動功能的手操器安裝于執行器的控制系統(調節器或計算機控制的DCS,PLC系統)之間,當手操器處于手動狀態時由手操器直接控制執行器,處于自動狀態時執行器的控制權交給自動控制系統,將來自控制系統的控制電流信號轉為開關信號或隔離的控制電流信號,控制電動執行器或電氣閥門定位器動作.
二、性能特點
l 手操器內含伺服放大器,直接驅動DKJ等由電源正,反開關控制的執行機構.
l 可以輸出隔離型控制電流,其輸出電流的高隔離性可保證對被控執行機構進行控制穩定.
l 可設置閥位限幅幅值,確保執行器在設定的安全閥位范圍內安全運轉.
l 可設置閥位控制動作靈敏度,以保證執行器的使用壽命.
l 具備手/自動切換功能,廣泛適用于計算機,調節器或DCS,PLC等自動控制系統.
l 閥位反饋信號可以為電流,電壓,電阻等多種形式輸入,適用于各類執行器.
三、性能指標
通用的技術指標請參照本手冊中的<數顯儀表通用技術指標>,特殊技術指標如下:
輸入信號:4-20mA,0-10mA,1-5V,0-5V.
閥位反饋準確度:±1.0%×滿量程
交流負載能力:6A/220V,交流過零觸發.
直流電流輸出負載能力:750Ω
四、選型方法
|
型 號
|
說 明
|
|
WD-DF
|
X
|
X
|
X
|
X
|
X
|
X
|
智能手操器
|
|
控制輸出
|
D
|
|
開關輸出
|
|
Q
|
|
4-20mA電流輸出
|
|
控制方式
|
1
|
|
純手操
|
|
2
|
|
手、自動
|
|
控制功能
|
|
|
缺省為無EM控制功能
|
|
1
|
|
具備EM控制功能
|
|
閥位反饋變送輸出
|
|
|
缺省為無閥位反饋變送輸出
|
|
F
|
|
有閥位反饋變送輸出
|
|
供電方式
|
|
|
缺省為開關電源AC220V
|
|
D
|
|
直流DC24V
|
|
外形尺寸（寬*高*深）
|
0
|
160 mm×80 mm×94mm
|
|
1
|
80 mm×160 mm×94mm
|
|
2
|
96 mm×96 mm×130mm
|
|
3
|
96 mm×48 mm×110mm
|
|
4
|
48 mm×96 mm×110mm
|
|
5
|
72 mm×72 mm×102mm
|
|
