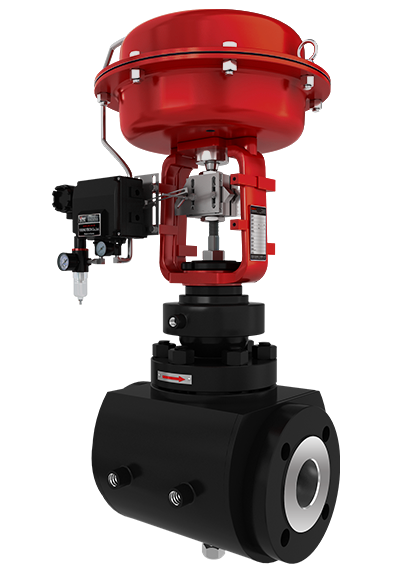

氣動保溫夾套調節閥概述

氣動保溫夾套單座調節閥可用于控制不同壓力和 溫度的流體。閥體呈S流線型的通道，壓力損失小，流量大， 可調范圍廣，流量特性精度高，調節閥配用多彈簧式薄膜執 行機構，結構緊湊，輸出力大。

氣動保溫夾套調節閥產品特點：

泄 漏 量：金屬閥座：符合ANSI B16.104Ⅳ級小于額定CV的0.01﹪

聚四氟乙炔：符合ANSI B 16.10Ⅳ級,小于額定CV的10-7

回差：1﹪（帶定位器）3﹪（不帶定位器）

線性：±1﹪（帶定位器）±5﹪（不帶定位器）

可調范圍：50:1

氣動保溫夾套調節閥技術參數和性能

閥體

型式：直通單座鑄造球形閥，焊接夾套

公稱通徑：20、25mm（JDLS）、40-200mm（JDTS）

公稱壓力：ANSI125、150、300、600；JIS10、16、20、

30、40K；PN1.6、4.0、6.4MPa

連接形式：法蘭式：RF、RJ 標準按ANSI B16.5、JIS B2201

JB/T79.1 PN1.6MPa、JB/T79.2凹凸面

材料：ZG251、ZG1Cr18Ni9、ZG0Cr17Ni12Mo2

上 閥 蓋：常溫型（P）：0-+200℃

備注：工作溫度不準超過各種材料的允許范圍

填料：V型聚四氟乙炔填料、石墨編織填料

夾套材料：A3鋼板、1Cr18Ni9鋼板

蒸汽壓力：≦1MPa

蒸汽溫度：≦350℃

蒸汽管接頭：G2（GB3747.1-83）

閥內組件

閥芯特性：上導向單座柱塞閥芯

材料：1Cr18Ni9、Cr17Ni12Mo、司太萊堆焊

執行機構

型式：HA多彈簧式薄膜機構

膜片材料：乙丙橡膠夾尼龍

彈簧范圍：0.02-0.10、0.08-0.24MPa

供氣壓力：0.14、0.16、0.28MPa

氣源接頭：Rc1/4

環境溫度：-30-+70℃

用形式：氣開式、氣關式

備注：該閥可以配用VA5或VA6和VP6執行機構
