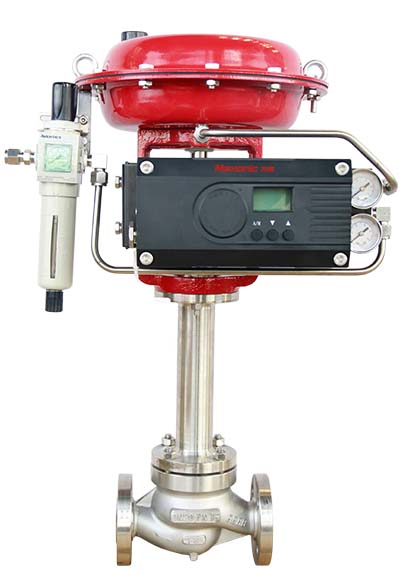

氣動低溫調節閥概述
由氣動薄膜執行器及低溫調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。氣動低溫調節閥，閥體流道呈S流線型。氣動低溫調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，適合于低于0～-250℃狀態下工作，由氣動薄膜執行機構和帶長頸接管的閥體組成，長頸接管的作用是使閥桿密封出接近常溫下工作，并減少外界熱能傳入。為減少傳遞，長頸采用薄壁結構。
氣動低溫調節閥技術參數和性能
|
閥體形式
|
直通鑄造球型閥
|
|
公稱通徑
|
DN25～300mm
|
|
公稱壓力
|
PN1.6、2.5、4.0、6.4MPa
|
|
法蘭標準
|
GB/T9113、 JB/T79
|
|
連接形式
|
法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)
|
|
閥蓋形式
|
低溫型-10～-196℃、超低溫型-196～-250℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
|
閥芯形式
|
單座、籠式、套筒型閥芯
|
|
流量特性
|
線性、等百分比
|
|
執行器型式
|
ZHA/B多彈簧簿膜執行機構
|
|
執行器型號
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
有效面積(cm2)
|
350
|
350
|
560
|
900
|
1400
|
|
行程
|
10、16
|
25
|
40
|
40、60
|
100
|
|
彈簧范圍(KPa)
|
20～100（標準）、20-60、60-100、40-200、80-240
|
|
膜片材料
|
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
|
|
供氣壓力
|
140～400KPa
|
|
氣源接口
|
RC1/4"
|
|
環境溫度
|
-30～+70℃
|
|
可配附件
|
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
|
作用形式
|
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)
|

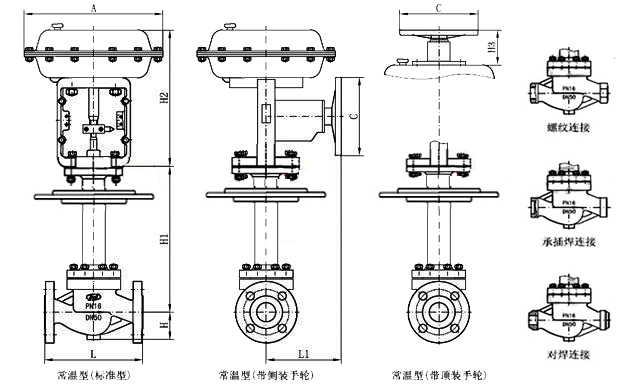

氣動低溫調節閥結構
|
