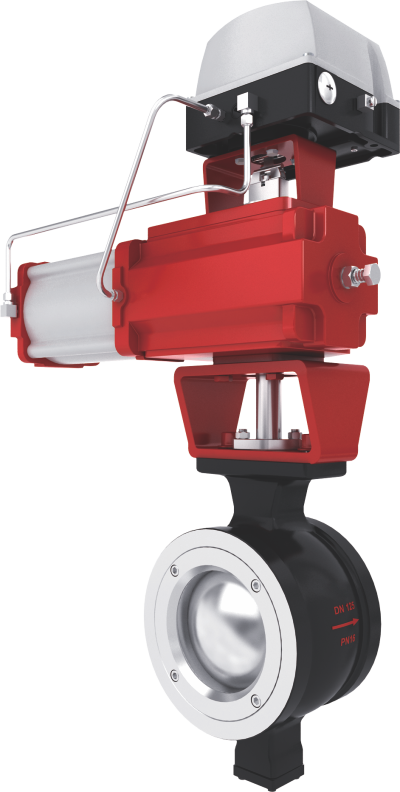

電動V型球閥概述
WD5170系列V型球閥具有優化的流量特性，能夠提供較大的閥門流通能力，其主要作調節閥使用，也可作開關閥使用，球閥的閥芯有V型缺口，當閥門關閉時，V型缺口與閥座產生楔形剪切作用，既具有自潔功能又可防止球芯與閥座之間因污物產生的卡死現象，特別適用于控制漿液、污水、含纖維和微小固體顆粒的介質，被廣泛應用于造紙、煉油、化工及石化等工業領域。

閥體:閥體采用一片式閥體設計，對夾式和法蘭式V型球閥體都是整體側裝結構，結構剛性強，不易引起變形和外泄。

閥桿:外圓采用精磨技術，與填料之間的配合磨擦系數小，閥桿與閥芯采用花鍵連接，具有對中性好 ，承載扭矩大，花鍵連接有效消除了閥桿與閥芯之間的配合間隙，提高了閥門調節精度。

自潤滑軸承:上下閥桿采用自潤滑固定，具有回轉精度高和轉動穩定性好， 使閥門運轉更加順暢。

密封座蓋:側裝式密封座蓋設計，使閥門維修更加方便。

V型閥芯設計:設計成帶特殊形狀的V形缺口，使閥門具有近似等百分比的流量特性，帶切口的球面與閥座之間有剪切作用，能夠切斷及刮除含纖維介質 、高粘度介質、含固體顆粒的流體，使之暢通無阻經過閥門。V型閥球表面硬化處理，經磨削拋光，平滑耐磨。

閥座:采用波形彈簧預緊，使密封座始終與閥芯緊密接觸，密封性能好，可對在長期使用中密封副磨損起到自動補償作用。

軟密封閥座和金屬閥座可互換以滿足不同工況。

更換閥座步驟簡單方便。

小流量精確控制：通過對小口徑閥芯特殊V型開口的加工，可實現小Cv值精確控制。

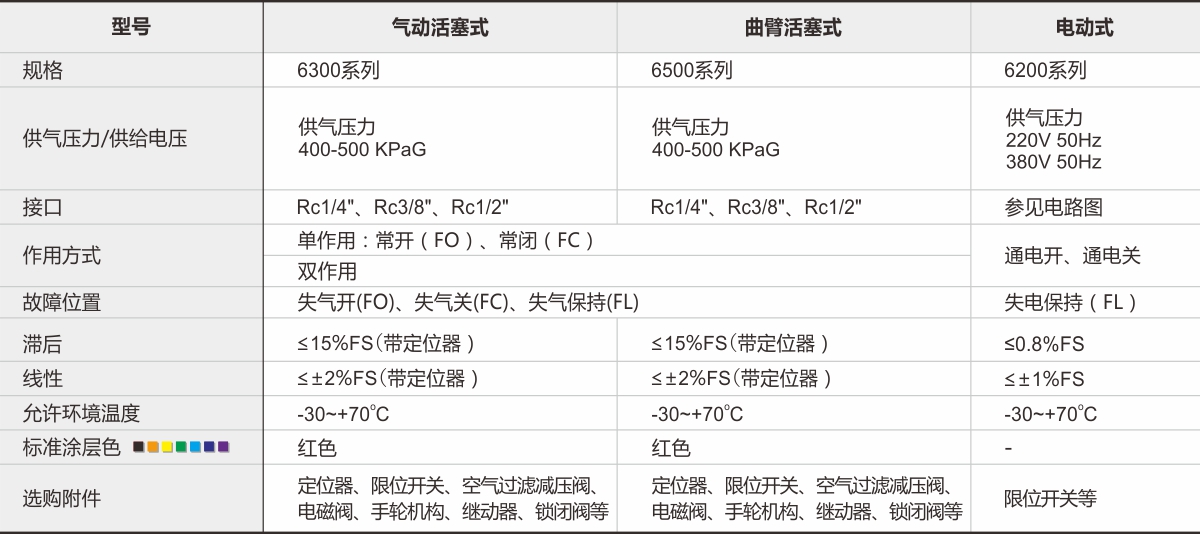

V型球閥技術參數和性能

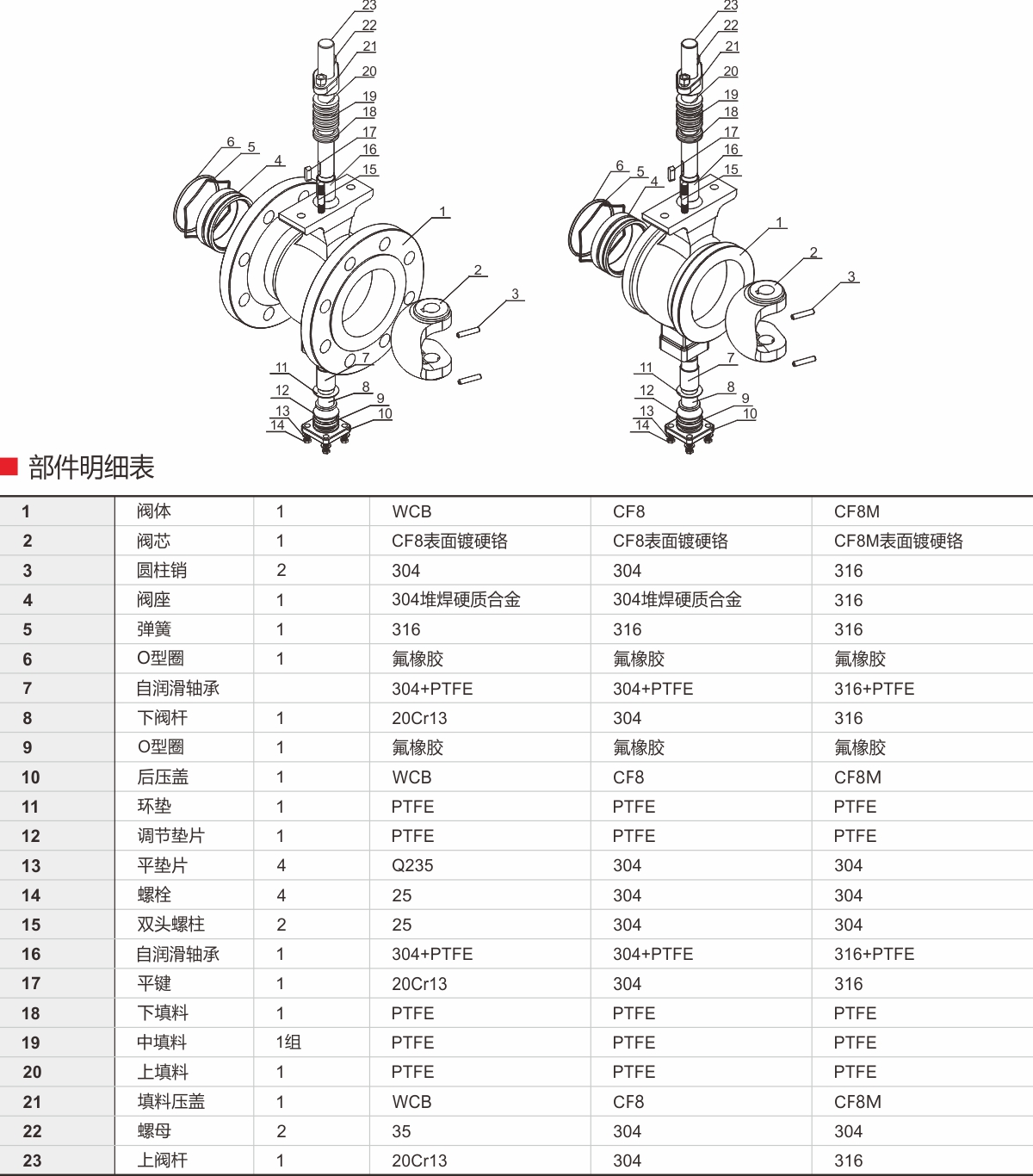

閥門結構
