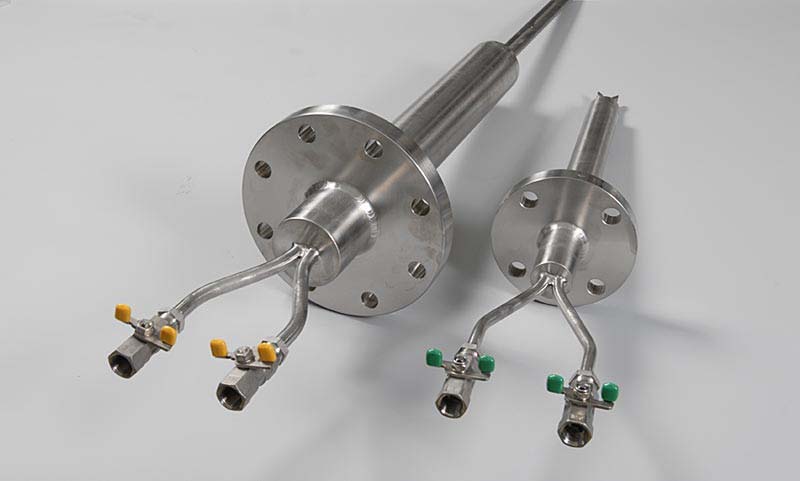

皮托管流量傳感器

一、概述

皮托管，又名“空速管”，“風速管”，英文是Pitot tube。皮托管是測量氣流總壓和靜壓以確定氣流速度，流量的一種管狀裝置。由法國H.皮托發明而得名。

在科研、生產、教學、環境保護以及隧道、礦井通風、能源管理部門，常用皮托管測量通風管道、工業管道、爐窯煙道內的氣流速度，經過換算來確定流量，也可測量管道內的水流速度。用皮托管測速和確定流量，有可靠的理論根據，使用方便、準確，是一種經典的廣泛的測量方法。此外，它還可用來測量流體的壓力。

二、皮托管測量原理

皮托管的測量原理是基于伯努利方程在空氣中應用的一個實例，皮托管的流速公式為

三、皮托管主要技術參數：

1. L型皮托管系數0.99-1.01之間，S型皮托管數0.81-0.86之間。
2. 測量空氣流速不超過40m/s，測量水流速度不超過25m/s。

3．Φ8管最長1500mm，Φ10管最長2000mm，（公司備有各種規格皮托管）

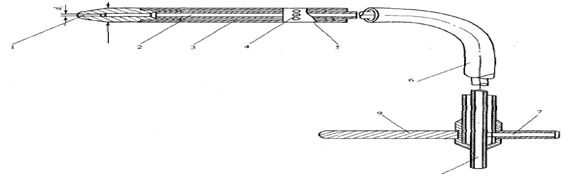

四、皮托管結構：

L型皮托管用兩根不同直經不銹鋼管子同心套接而成，內管通直端尾接頭是全壓管，外管通側接頭是靜壓管。指向桿與測桿頭部方向一致，使用時可確定方向，使測頭對準來流方向。

S型皮托管由二支同經管背向制成，迎風方為全壓端，背風方為靜壓端。

五、皮托管使用方法：

1、要正確選擇測量點斷面，確保測點在氣流流動平穩的直管段。為此，測量斷面離來流方向的彎頭、閥門、變徑異形管等局部構件要大于4倍管道直徑。離下游方向的局部彎頭、變徑結構應大于2倍管道直徑。

1. 皮托管的直徑規格選擇原則是與被測管道直徑比，不大于0.02。以免產生干擾，使誤差增大。測量時不要讓皮托管靠近管壁。
2. 測量時應當將全壓孔對準氣流方向，以指向桿指示。測量點插入孔處應避免漏風，防止該斷面上氣流干擾。按管道測量技術規范，應合理選擇測量斷面的測點。

5、皮托管只能測得管道斷面上某一點的流速，但計算流量時要用平均流速，由于斷面流量分布不均勻，因此該斷面上應多測幾點，以求取平均值。

1. 測點按煙道（管道）測量法規定，按“對數一線性”法劃分，也可按常用的等分面積來劃分。

7、S型皮托管靜壓接頭處敲有標記號碼，并在鑒定單上注明皮托管系數。鑒定單應長期保存，以供計算。

六、皮托管保養

1． 使用中可能造成管子彎曲。在使用前檢查一次，明顯撓曲預先校直，錐頭損傷則不能再使用。

    2．在含塵管道中使用后，管內可能有積塵或水汽。應在使用后用吹氣方法吹凈后盛盒?；蛟谑褂们皽y試一下暢通性。使用后及時清潔內外管，以保證長期良好狀態。

    3．小靜壓孔經常檢查，勿使雜質堵塞小孔，造成壓力不通。

4．標準皮托管檢定周期為五年。

七、皮托管執行標準：國家計量標準號JJG518-94。

八、皮托管安裝使用方法

九、皮托管型號標記方法：WD-PTG-DN□  皮托管傳感器

WD——基本型號；-PTG——皮托管流量傳感器

DN□——公稱通徑（㎜）例如DN500，為公稱通徑500㎜。
