環形孔板
一、環形孔板概述
環形孔板產生于上世紀30年代。試驗數據表明，在嚴重的旋轉流作用下標準孔板流出系數變化達25%，而環形孔板變化小于1%。環形孔板無需長的直管段，可以在惡劣的管道條件下工作。
二、環形孔板測量原理
環形孔板是在標準孔板的基礎上研發的節流式流量傳感器。由于它采用環形通道式結構，使各種臟腑介質通過孔板與管道之間環縫間輕松通過。因此環形孔板廣泛應用于臟污介質的流量測量。
流量計算公式：
三、環形孔板特點
1. 含有固體微粒的液體或含有液滴的氣體易于從節流件的環隙通過，不會發生積累。
2. 適合臟污流體、腐蝕性流體的測量。
3. 無需長直管段，可在惡劣的管道條件下工作
4. 適用于飽和蒸汽、壓縮空氣、煤氣、燃爐廢氣、冷卻水、冷凝液和各種腐蝕性化工溶液以及各種流體介質的測量。
5. 壓力損失小，功耗低，所需直管段短。
6. 在惡劣條件下流出系數穩定，精度高，可靠性好。
四、環形孔板主要技術參數
1. 公稱通徑： 50 mm～3600 mm
-
工作溫度： -200℃～+530℃
-
公稱壓力：- 0.1 MPa～42 MPa
-
雷諾數（ReD）范圍： 普通型 4×103～1×107
-
精確度：±0.5%、 ±1.0% 、±2.0%
-
參照標準：GB/T2624-2006、JJG640-94及流量測量節流裝置設計手冊
-
連接方式：法蘭連接、 焊接連接
五、環形孔板結構形式

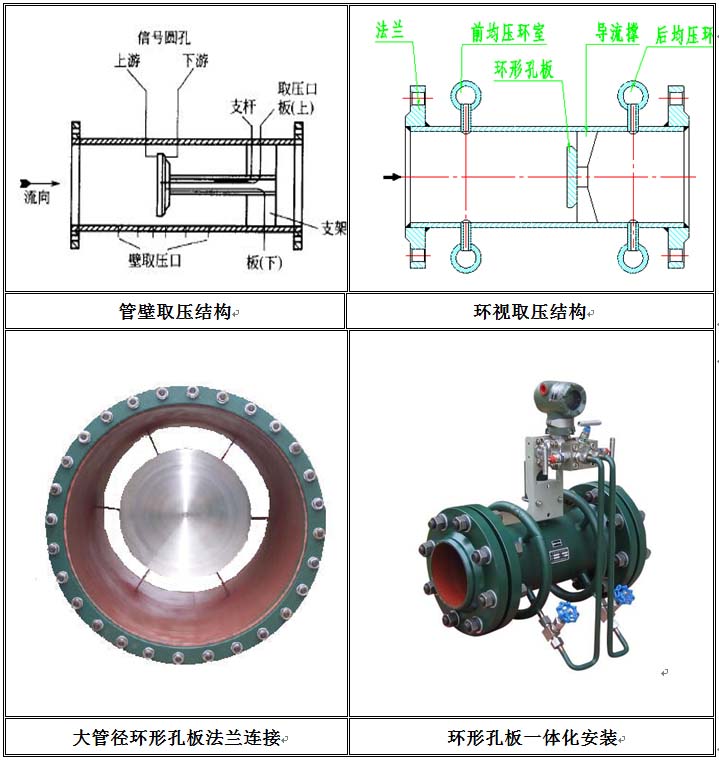

環形孔板是由一塊與管道同軸的圓板，圓板由三腳架支撐，圓板上下游板面上開有測壓孔，正負壓經引壓管連接至管道外，通過均壓環室把差壓信號送到差壓變送器。取壓方式采用D-D/2取壓，其結構形式如圖。
六、環形孔板型號標記方法：WD-HXB-DN□ 環形孔板
WD——基本型號；- HXB——環形孔板
DN□——公稱通徑（㎜）例如DN500，為公稱通徑500㎜。
|
