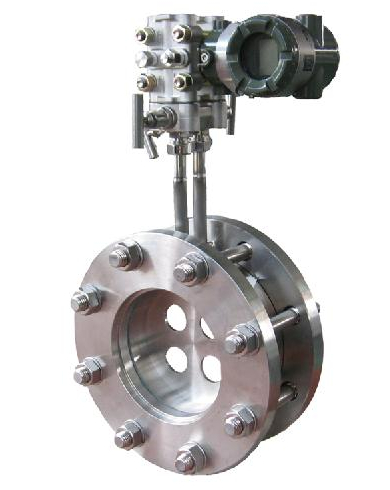

平衡流量計概述
平衡流量計（又名多孔孔板）是按國標GB2624在標準孔板和流動調整器的基礎上研發的一種新型節流式流量傳感器。調節孔板用于安裝在各種擾動的下游，以短的直管段敷設提供卓越的性能。

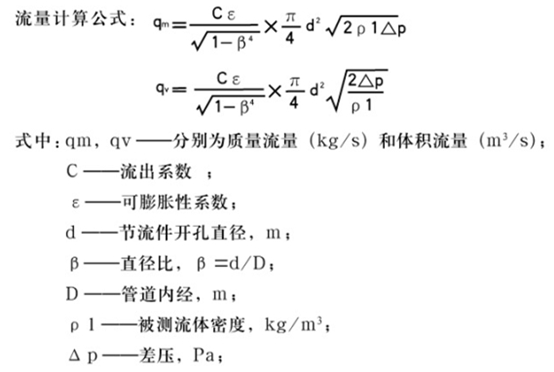

平衡流量計測量原理
BKD平衡流量計（又名多孔孔板）是一種節流式流量傳感器。它采用調整器式的孔板結構，可以應用在上游有擾動流場因素的場合。
平衡流量計特點
-
基于工業中大多數普通一次差壓元件的革命性創新技術
-

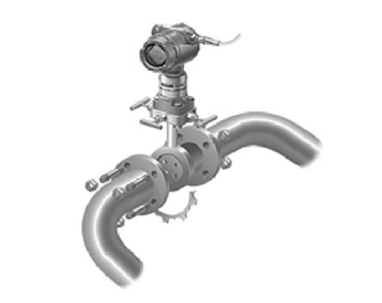

在上游流動擾動后，僅需要敷設長度為2倍直徑的直管段
-
降低了安裝成本
-
易于使用、檢驗和排除故障
-
適用于大多數氣體、流體和蒸汽，以及高溫高壓應用場合
-
可運用在含臟污介質
-
消除了由上游干擾（雙彎頭、閥門、大小頭）引起的漩渦和不規則流動剖面。
平衡流量計主要技術參數
◆管道尺寸：15≤D≤1200mm
◆公稱壓力：PN≤40MPa
◆工作溫度：-250℃≤t≤550℃
◆量程比：1:10，1:15
◆精度等級：0.5級，1級，1.5級
◆連接方式：夾裝式或法蘭連接。
平衡流量計結構形式

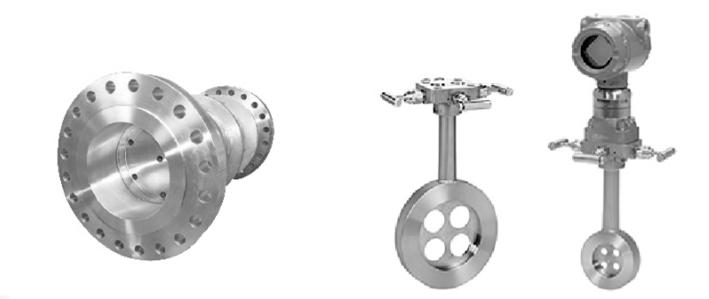

平衡流量計（又名多孔孔板）可分為普通型和帶手柄型
型號標記方法 WDBKD-DN□-□平衡流量計（又名多孔孔板）
WD——基本型號；BKD——平衡流量計 □——公稱壓力
DN□——公稱通徑例如DN200，為公稱通徑200mm。
平衡流量計典型應用：各種混合氣體（如瓦斯、沼氣、煤氣等等）、各種低溫氣體（如LNG、液氮、液氧、液氬、液氫、液化乙烯、液化石油氣等等）、氣液兩相介質（如濕氣）、漿料、多相水流、震動水流、電磁干擾介質和雙向流。
|
