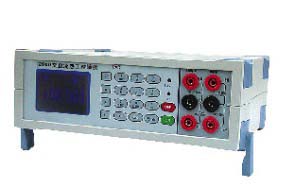

WD-200D交直流熱工校驗儀
概 述
WD-200D交直流熱工校驗儀是為方便實驗室校驗而設計的全功能便攜式儀表，具有更寬的工作范圍和校準能力，可以測量和輸出所有過程參數，適合各種校準用途。
產 品 特 點
全中文背光藍屏顯示，可全天候使用；
功能齊全，同步運行，獨立操作，相互隔離；
有V、mV、mA、Ω和熱電偶（TC）、熱電阻（RTD）信號的輸出與測量；
具有頻率（Hz）的測量和仿真功能；
24VDC配電為變送器提供回路電源，并可同時測量變送器輸出的mA值；
測量熱電偶（熱電阻）信號時℃、mV（Ω）值同時顯示，無須再查分度表；
采用高精度測溫傳感器為熱電偶提供冷端補償；
所有的信號均可在任意位數上進行微調或連續增減；
具有模擬變送器功能，可校驗DCS通道4～20mA回路電流；
備有RS232通信接口，通過計算機實現儀表超差的快速修正；
交直流兩用，內置大容量充電鋰電池，一次充電可連續工作8小時以上；
可根據需要選配任意數量的高精度智能壓力模塊，以實現壓力的精確測量。
在RS232通信接口與PC機連接后，通過運行在windows界面下的上位機軟件可發出不同指令控制校驗儀進入測量或輸出信號狀態，并且數據可通過PC機進行保存。
技術指標
供電電源：內置進口鋰電池或外接電源AC220V/50Hz
使用溫度：（0～50）℃
相對濕度：≤90%RH
外形尺寸：250×200×85mm
重 量：1kg
輸出指標
|
輸出
|
量程
|
分辨率
|
精度（%讀數+%滿量程）
|
負載
|
備注
|
|
電壓（mV）
|
0—±120.000
|
1μv
|
0.02%+0.015%
|
200Ω（min）
|
直流
|
|
電壓（V）
|
0—±12.0000
|
0.1mV
|
0.02%+0.02%
|
200Ω（min）
|
直流
|
|
電流（mA）
|
0—±25.000
|
1μA
|
0.02%+0.025%
|
＜500Ω
|
直流
|
|
仿真電阻（Ω）
|
0—999.99
|
0.01Ω
|
0.02%+0.01%
|
R×1＜10V 50μA＜I＜10mA
|
|
|
電壓（V）
|
24
|
|
±10%
|
30mA（max）
|
儀表電源
|
|
頻率（Hz）
|
0—10K
|
0.01Hz
|
0.02%+0.02%
|
10KΩ
|
5VTTL方波
|
熱電阻測量和輸出準確度
|
熱電阻類型
|
測量范圍（℃）
|
給定準確度范圍（℃）
|
準確度（℃）
|
|
測量
|
輸出
|
|
Pt100
|
-50～600
|
-50～200
|
0.2
|
0.2
|
|
200～600
|
0.25
|
0.2
|
|
Cu100
|
-50～150
|
-50～150
|
0.5
|
0.5
|
|
Cu50
|
-50～150
|
-50～150
|
0.5
|
0.5
|
測量指標
|
測量
|
量程
|
分辨率
|
準確度（%讀數+%滿量程）
|
輸入阻抗
|
備注
|
|
電壓（mV）
|
0～±100.000
|
1μv
|
0.01%+0.005%
|
109Ω
|
直流
|
|
電壓（V）
|
0～±10.0000
|
0.1mV
|
0.01%+0.005%
|
1MΩ
|
直流
|
|
電壓（V）
|
0～±50.0000
|
0.1mV
|
0.01%+0.005%
|
1MΩ
|
直流
|
|
電流（mA）
|
0～±25.0000
|
0.1μA
|
0.01%+0.005%
|
50Ω
|
直流
|
|
電阻（Ω）
|
0～999.99
|
0.01Ω
|
0.01%+0.01%
|
|
|
|
電阻（Ω）
|
0～9999.9
|
0.1Ω
|
0.01%+0.01%
|
|
|
|
頻率（Hz）
|
0～10K
|
0.1Hz
|
0.02%+0.02%
|
10KΩ
|
5VTTL方波
|
熱電偶測量和輸出準確度
|
熱電偶類型
|
測量范圍（℃）
|
給定準確度范圍（℃）
|
準確度（℃）
|
|
測量
|
輸出
|
|
S型
|
0～1600
|
0～400
400～1600
|
1.6
1.0
|
1.2
0.9
|
|
R型
|
0～1760
|
0～100
|
1.6
|
1.5
|
|
100～500
|
1.3
|
1.2
|
|
500～1760
|
1.0
|
1.0
|
|
B型
|
0～1800
|
600～900
|
1.3
|
1.0
|
|
900～1200
|
1.0
|
0.9
|
|
1200～1800
|
0.8
|
0.8
|
|
K型
|
-200～1200
|
-20～100
|
0.6
|
0.6
|
|
-100～100
|
0.5
|
0.5
|
|
100～600
|
0.5
|
0.4
|
|
600～1200
|
0.4
|
0.4
|
|
N型
|
-200～1300
|
-200～100
|
1.0
|
0.6
|
|
-100～1300
|
0.6
|
0.5
|
|
E型
|
-200～1000
|
-200～100
|
1.3
|
0.9
|
|
-100～0
|
0.5
|
0.4
|
|
0～700
|
0.3
|
0.4
|
|
700～1000
|
0.4
|
0.3
|
|
J型
|
-200～1200
|
-200～100
|
0.6
|
0.5
|
|
-100～1200
|
0.5
|
0.4
|
|
T型
|
-200～400
|
-200～0
|
0.8
|
0.8
|
|
0～300
|
0.5
|
0.6
|
|
300～400
|
0.4
|
0.4
|
|
鎢錸3—鎢錸5
|
0～2300
|
0～2300
|
0.5
|
0.5
|
|
鎢錸5—鎢錸26
|
0～2300
|
0～2300
|
0.5
|
0.5
|
|
鎢錸5—鎢錸20
|
0～2300
|
0～2300
|
0.5
|
0.5
|
|
鎢—鎢錸26
|
0～2300
|
0～2300
|
0.5
|
0.5
|
|
