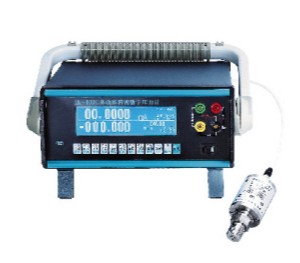

WD-100C多功能精密數字壓力計
概 述
WD-100C多功能精密數字壓力計是本公司推出的便攜式高精度測量儀表。采用優質元器件，采用自動化測試工藝，利用多CPU進行輔助處理而制成，保證了高精度及可靠性，具有體積小、重量輕、交直流兩用等特點。
本儀表除通過高精度智能壓力模塊測量壓力外；還具有六位半的數字多用表及信號源的直流輸入及輸出功能，包括電壓、電流不同量程的測量與輸出。
采用ITS-90國際溫標，能夠測量B、E、J、K、N、R、S、T、等八種熱電偶的電勢及溫度，能模擬輸出相應溫度、電勢。能對4～20mA，0～10mA電流輸出型壓力變送器或0～10V，0～5V的電壓輸出型壓力變送器進行測量與模擬輸出，能測量儀表本身的冷端溫度并進行自動冷端補償。
可作為高精度的測量和校準儀表，具有電位差計、精密毫伏表、精密電流表、冷端溫度計等設備以及熱電偶分度查算表的功能?？蓮V泛應用于石油、化工、冶金、電力、計量、自動化等工礦部門和科研單位。
產品特點
1. 采用大屏幕液晶顯示屏。
2. 五位、六位、七位的分辨率顯示選擇。
3. 高精度壓力測量，任意更換模塊即可改變量程。
4. 高精度電壓、電流測量及輸出功能。
5. 八種熱電偶測量與輸出。
6. 自動校零及自動冷端補償。
7. 交直流供電，充電后可連續長時間工作。
8. USB及RS232通信接口。
9. 體積小，攜帶方便。
技術指標
1. 壓力
取決于壓力模塊的精度，由于基本通信命令與國外知名品牌的模塊兼容，可以采用本公司或進口的壓力模塊，主機不引入額外的誤差。
本公司的壓力模塊分為表壓、差壓、絕壓等類型，主要量程為：
表壓：-100KPa～1KPa～100MPa
差壓：-100KPa～1KPa～1MPa
絕壓：（0～110）KPa
壓力模塊選型方法參照P2
組要量程測量準確度：0.025%F·S，0.05%F·S
2. 電壓
測量：0～30V、0～5V，準確度：±（0.01%RD+0.005%F·S），輸入阻抗：＞5MΩ
輸出：0～15V，準確度：±（0.01%RD+0.005%F·S），輸出阻抗：＜1Ω
3. 電流
電流：0～30mA，準確度：±（0.01%RD+0.005%F·S），輸入阻抗：5Ω（另加保險絲電阻）。
輸出：0～30mA，準確度：±（0.01%RD+0.005%F·S）。
4. 熱電偶溫度指示
|
型號
|
測量范圍（℃）
|
指示精度%F·S（保證溫度范圍℃）
|
|
K
|
-270～1360
|
±（0.05%RD+0.005%F·S）（-150～1360）
|
|
N
|
-270～1280
|
±（0.05%RD+0.005%F·S）（-100～1280）
|
|
R
|
-50～1760
|
±（0.05%RD+0.005%F·S）（50～1760）
|
|
S
|
-50～1760
|
±（0.05%RD+0.005%F·S）（50～1760）
|
|
T
|
-270～400
|
±（0.05%RD+0.005%F·S）（-100～400）
|
|
B
|
50～1800
|
±（0.05%RD+0.005%F·S）（500～1800）
|
|
E
|
-170～1000
|
±（0.05%RD+0.005%F·S）（-150～1000）
|
|
J
|
-210～1200
|
±（0.05%RD+0.005%F·S）（-150～1200）
|
注：指示精度對滿量程而言，指示精度欄內“溫度范圍”指保證精度的測量范圍，實際精度還必須考慮所測的熱電偶的精度。
5. 電源： 機內充電電池6V，功耗：＜0.6W。
6. 外接電源：220V，50Hz。
6. 工作環境：溫度（5～50℃），濕度＜90%RH。
7. 尺寸：250×250×100mm
8. 重量：約4kg。
|
