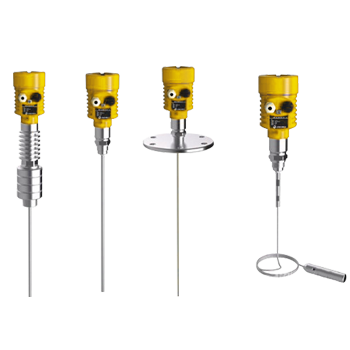

導波雷達物位計產 品 概 述:
導波雷達物位計是采用連續式乍動測量,能測量液體、固體(塊狀、粉狀)料位,具有低維護,高性能、高精度、高可靠性,使用壽命長等優點。在與電容,重錘等接觸式儀表相比較,具有無可比擬的優越性。微波信號的傳輸部受大氣的影響,所以它可以滿足工藝過程中揮發氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。
導波雷達物位計適用于高溫(350℃)、高壓、真空、蒸汽、高粉塵及揮發性氣體等惡劣環境??蓪?duì)不同料位進行連續測量。該儀表主要技術指標達到或優于國內外同類產品,且安裝調試簡便,可以單臺使用,也可組網使用,可廣泛應用于冶金、建材、能源、石化、水利、糧食等行業。

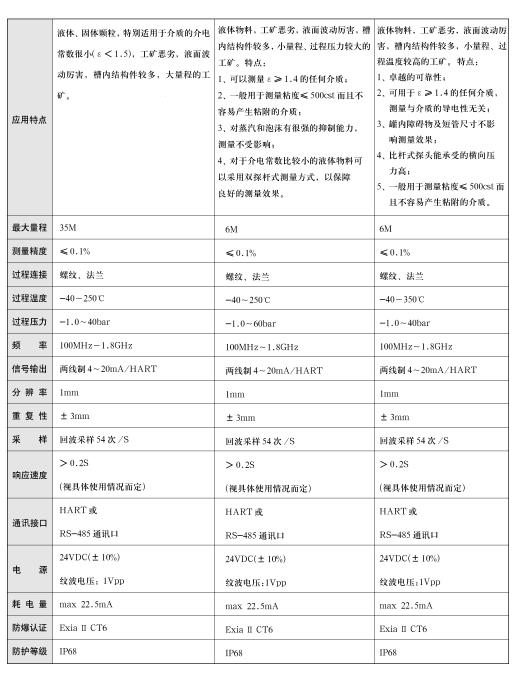

導波雷達物位計主要技術參數:
工作頻率:100MHz-1.8GHz
測量范圍:纜 式:0-35m 桿式、同軸式:0-6m
重復性:±3mm
分辨率:1mm
采樣:回波采樣54次/s
響應速度:>0.2s(根據具體使用情況而定)
精度:<0.1%
輸出電流信號:4-20mA
通訊接口:HART通訊協議
過程連接:G1-1/2,G3/4 法蘭:DN50,DN80,DN100,DN150
過程壓力:-1~60bar
電源:24VDC(±10%) 紋波電壓:1Vpp
耗電量:max22.5mA
環境條件:溫度:-40℃~+250℃
外殼防護等級:IP68
防爆等級:EXiaIICT6
兩線制接線:儀表供電和信號輸出共用一根兩芯電纜
電纜入口:M20×1.5(電纜直徑5~9mm)
導波雷達物位計產品型號及意義
WD-820-1.2.3.4.5.6.7.8
X
|

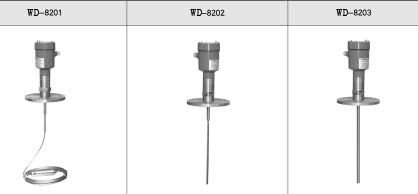

探頭類型/直徑/長度/材質
1-纜式探頭 ¢8mm 30000mm 不銹鋼
2-桿式探頭 ¢10mm 6000mm 不銹鋼
3-同軸管式探頭 6000mm 不銹鋼(法蘭安裝)
|
1
|
防爆 P-標準型(非防爆)
I-本安型(Exia II CT6)
|
2
|
過程連接/材質
|
G G1-1/2A 螺紋PN16 316L不銹鋼
N 1-1/2NPT 螺紋PN16 316L不銹鋼
C 法蘭DN50 PN16C 316L 不銹鋼
D 法蘭DN80 PN16C 316L 不銹鋼
E 法蘭DN100 PN16C 316L 不銹鋼
F 法蘭DN150 PN16C 316L 不銹鋼
|
3
|
天線密封
P 普通密封-20…150℃
G 高溫密封-40-250℃(帶散熱片)
|
4
|
外殼/防護等級
S 塑料/IP66
A 鋁/IP68
|
5
|
現場顯示 V 帶
X 不帶
|
6
|
電纜進線 M M20×1.5
N 1/2NPT
|
7
|
編程器P帶
N 不帶
|
8
|
探頭長度(M)
|
|
