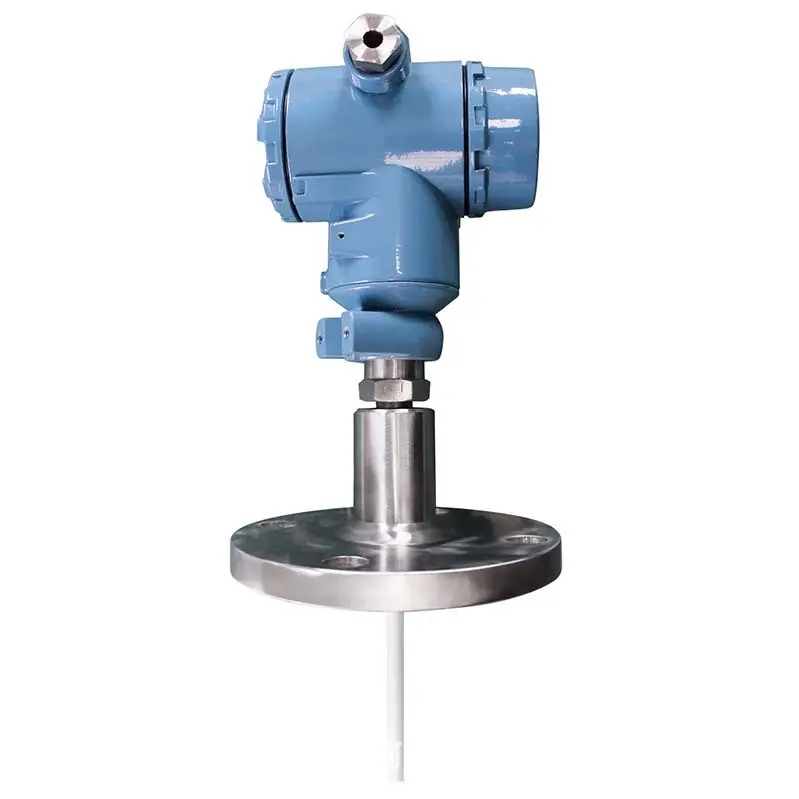

電容式液位變送器是一種用于測量液體或顆粒狀物質的液位的儀器，它通過檢測電容器的電容變化來實現液位的測量。電容式液位變送器的主要組件包括：

　　

　　1、傳感器：傳感器是其核心部件，它由兩個平行的金屬板組成，形成一個電容器。當液位發生變化時，電容器中的介質會發生改變，從而導致電容器的電容值發生變化。傳感器通常采用不銹鋼、鈦合金等耐腐蝕材料制成，以保證在惡劣環境下的使用壽命。

　　

　　2、轉換器：轉換器負責將傳感器檢測到的電容值轉換為標準的電信號輸出，如4-20mA電流信號或0-10V電壓信號。轉換器內部包含一個振蕩器、放大器和濾波器等電路，用于處理傳感器的信號并進行線性化處理，使得輸出信號與液位成正比關系。



　　

　　3、顯示器：顯示器用于實時顯示當前液位的高度，方便現場操作人員觀察。顯示器通常采用LED或LCD顯示屏，具有數字顯示和模擬顯示兩種方式。數字顯示可以直接顯示液位高度，而模擬顯示則通過指針和刻度盤表示液位高度。

　　

　　4、調節器：調節器用于對電容式液位變送器進行零點和滿度的調整，以保證測量的準確性。調節器通常采用旋鈕或按鍵形式，操作人員可以根據實際需求調整零點和滿度值。

　　

　　5、電源模塊：電源模塊為其提供穩定的工作電壓，保證其正常工作。電源模塊通常采用交流或直流供電方式，具有過壓、過流保護功能，以防止電源異常對設備造成損壞。

　　

　　6、通信接口：通信接口用于實現與其他設備的數據傳輸和通信。常見的通信接口有RS485、RS232、HART等，可以實現遠程監控和數據采集功能。

　　

　　總之，電容式液位變送器通過以上主要組件的協同工作，實現了對液位的準確測量和實時監控。在實際應用中，廣泛應用于石油、化工、冶金、電力等行業的液位測量和控制領域。
