導波雷達物位計在液化氨氣中的使用

時間: 2016-02-27 瀏覽次數:2495

導波雷達物位計在液化氨氣中的使用

導波雷達物位計在液化氨氣中的使用

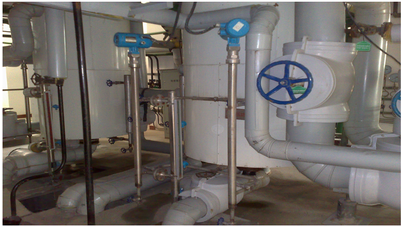

某化工廠
現場情況:介質:液化氨氣,量程:10m,法蘭:DN100,現場有磁翻板液位計現場顯示。
        分析:液化氨氣屬于易燃易爆介質,有毒,帶腐蝕性,通常采用球形罐存儲,壓力約2.5Mpa,常溫,介電常數?。?.6-1.9),一般帶有導波測量管。
       選型:導波雷達液位計,防爆,高壓,標準DN100法蘭
      WDLD601-I41AMYNWL=10m


現場問題及原因分析:
問題1、現場磁翻板液位計與導波雷達物位計顯示存在固定偏差40cm。

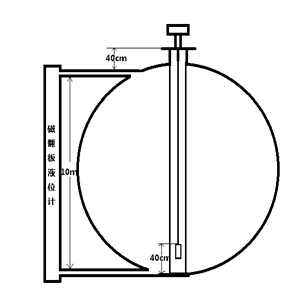

原因:如圖:磁翻板液位計零點與導波雷達物位計零點不在同一個水平面,相差0.4m,選型時量程提供錯誤,應該選擇10.4m。
解決:由于現場已生產,帶壓容器,不能將導波雷達物位計拆卸更改纜繩長度,只能將導波雷達
量程參數改為10.4m。更改后與磁翻板液位計除液位0.4m以下外顯示一致。存在問題,容器內液氨液位降至0.4m以下后,導波雷達依然顯示0.4m,不能歸0。與使用廠家協商,可以接受。

問題2、現場儀表經常出現損壞現象。
原因:經檢查,此罐為高壓容器罐,壓力約為2.5Mpa,由于導波雷達物位計的旁的其他儀表存在輕微泄露,導波雷達進線口沒有擰緊,導致部分氨氣進入電路板倉,腐蝕接線端子,致使儀表工作不正常。
解決:從新密封雷達旁邊泄露儀表,擰緊導波雷達電氣接口。

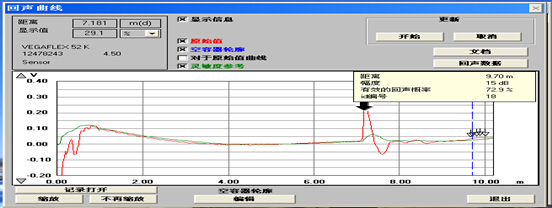

回聲曲線圖


結論:由于測量液化氨氣存在高壓、腐蝕、有毒、揮發、介電常數小等工況,但只要我們選型正確,由回聲曲線圖可知,完全可以滿足現場高精度、可靠測量的需求,而且通過應用該儀表,有效地降低了職工勞動強度,消除了事故隱患,為地面系統的平穩控制提供準確依據和數據。
