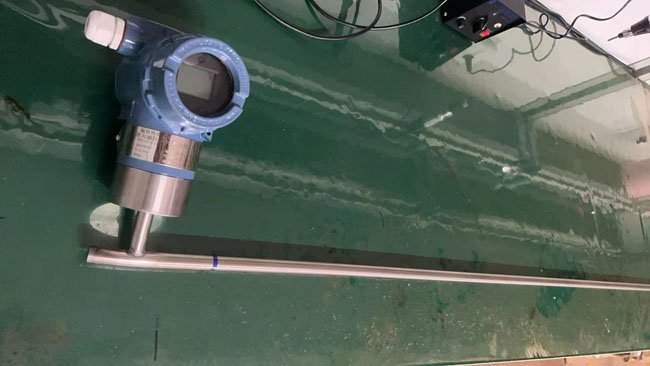

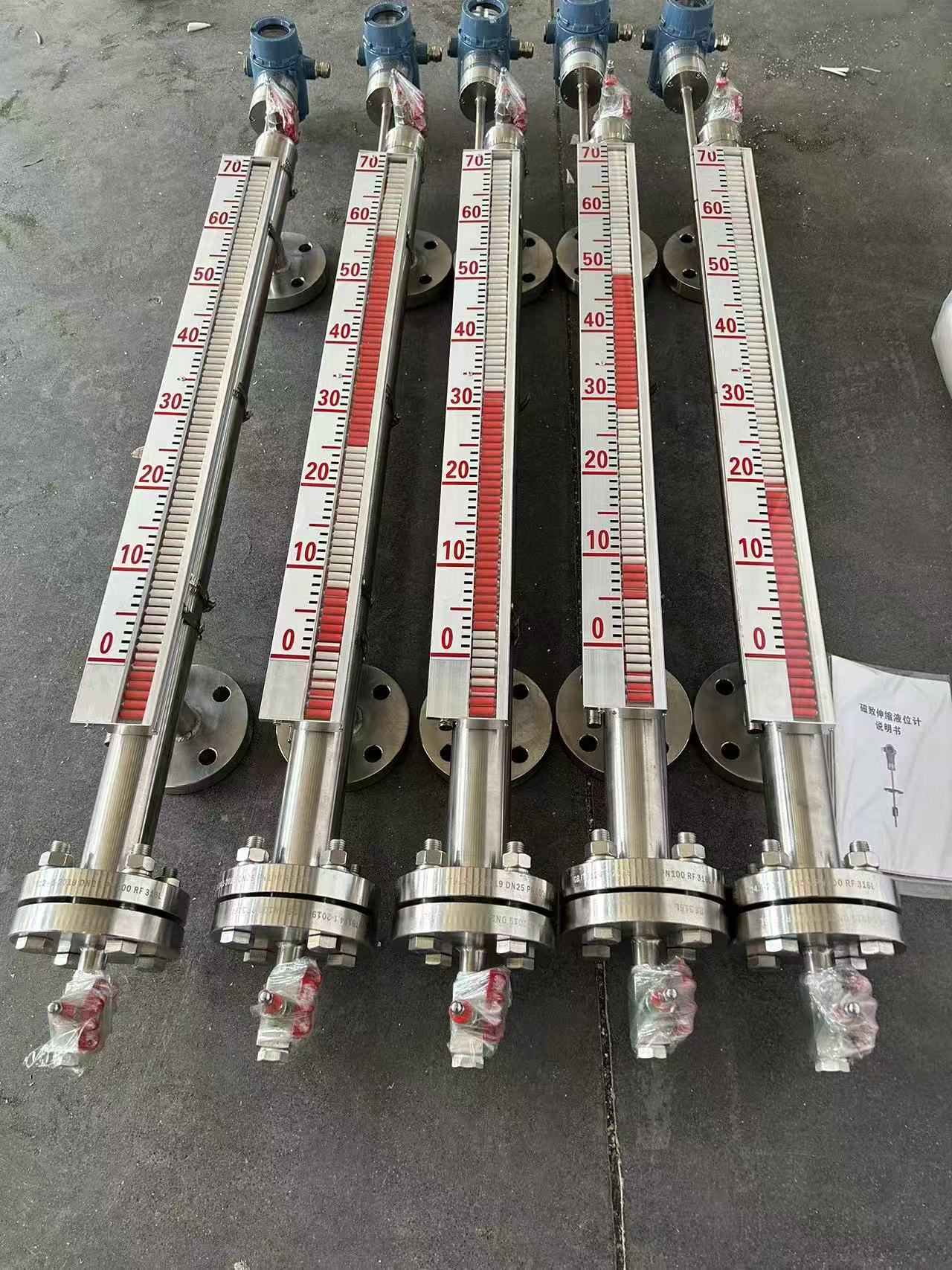

磁致伸縮液位變送器
磁致伸縮液位變送器廣泛應用于過程控制、石油加工、制藥、食品加工、水處理、罐區管理、加油站地下庫存等領域中的液位、界面的測量與控制。 系列兩線制高精度智能磁致伸縮液位計，是基于磁致伸縮感應扭轉波原理研制而成的可同時測量液位、界面的測量?jī)x表。由于其測量過程中不受壓力、溫度、介電常數等因素變化的影響，具有精度高、穩定性好、可靠性高、使用壽命長、免維護、安全可靠等優點。
磁致伸縮液位變送器由三部分組成：探測桿，電路單元和浮子組成。具有HART協議，可遠程調整零點和量程。也可通過機殼內三個按鍵與LCD液晶進行各種參數調整?？山M態的參數包括單位、顯示上下限、阻尼、平移修正、校準上下限、數模微調校正、恢復出廠設定。該液位計測量時，電路單元產生電流脈沖，該脈沖沿著磁致伸縮線向下傳輸，并產生一個環形的磁場。在探測桿外配有浮子，浮子沿探測桿隨液位的變化而上下移動。由于浮子內裝有一組永磁鐵，所以浮子同時產生一個磁場。當電流磁場與浮子磁場相遇時，產生一個“扭曲”脈沖，或稱“返回”脈沖。將“返回”脈沖與電流脈沖的時間差轉換成脈沖信號，從而計算出浮子的實際位置，測得液位。
磁致伸縮液位變送器使用特點：
1.兩線制、高精度，具有HART協議；
2.兼有遠程和本地調整零點和量程；
3.具有自診斷能力及故障輸出報警功能；
4.帶有非易失性存儲器不怕斷電丟失數據；
5.長期穩定性好、安裝簡便；
6.可同時測量液位、界面；
7.使用壽命長、免維護、運行成本低；
8.可選一體化防雷接線端子；
9.多功能LCD數字現場指示表；
10.整體防爆設計，帶表蓋鎖緊防爆螺釘；
11.內部及外部雙接地端子，便于現場接地；
12.外部掛牌孔設計，可掛工位號牌等；
13.表殼帶接線端提示符。
磁致伸縮液位變送器技術參數：
測量范圍：0.1～6m
精 確 度：±1mm或0.1%取較大值
分 辨 率：0.1mm
適用介質：與探頭材料相兼容的液體
工作壓力：≤4.0Mpa
工作溫度：-40～85℃（-20～70℃帶LCD表頭）
介質溫度：-40～100℃(高溫型-40～200℃)
介質密度：0.5～2.0g/cm3
介質粘度：≤0.8Pa•S
穩 定 性：±0.1％FS/年
溫度系數：在環境溫度范圍內均為0.1％/10℃
電源電壓：24VDC
輸出信號：4～20mADC二線制
負 載：50×(電源電壓-9)Ω
阻 尼：0～24s之間可調
死 區：上死區50mm；下死區50mm
電源影響：小于輸出量程的0.005%/V
負載影響：供電電壓恒定時，負載變化沒有影響
濕度影響：0～95％相對濕度無影響
振動影響：對于l0g峰值，20～2000Hz條件下影響小于0.1％FS
外 殼：模壓鑄鋁（外涂環氧樹脂）
防護等級：探頭IP68、表頭IP65
防 爆：隔爆型：dⅡBT5；本安型：iaⅡCT6
現場指示：多功能LCD數字顯示表
電氣接口：M20×1.5
過程連接：DN50、DN80、DN100法蘭或M20×1.5、G3/4"等螺紋或特殊定制
探桿材料：304、316L、PP、PVC、PTFE
浮子材料：304、316L、PP、PTFE
接 地：儀表外殼應與罐壁和大地良好連接
磁致伸縮液位變送器典型應用：
1、工業現場液位測量與控制
2、油罐液位測量；
3、化工過程液位控制；
4、制藥罐液位控制；
5、食品飲料液罐控制；
6、大壩水位監控；
7、飲用水和污水處理等等。
磁致伸縮液位變送器（雙界面）:
|
