靶式流量計是在傳統靶式流量計的基礎上，隨著新型傳感器、微電子技術的發展研制開發成的新型電容力感應式流量計，它既有孔板、渦街等流量計無可動部件的特點，同時又具有很高的靈敏度、與容積式流量計相媲美的準確度，量程范圍寬。 采用芯片級的電容式力傳感器、高效的抗過載結構設計是該新型產品真正實現高精度、高穩定性的關鍵核心，加之其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性,廣泛應用于石油、化工、冶金、電力、制藥、環保、食品等領域。

 ● 適用管徑范圍寬：Φ10~Φ2000至更大；

 ● 適用溫度范圍廣：-196°C ~ 500°C；

 ● 適用高/低壓力工況：0~42MPa；

 ● 適用各種介質：氣體、液體（包括高粘度液體、漿體）、蒸汽；

 ● 適用于低流速介質，其可測量最低流速為0.08m/s。

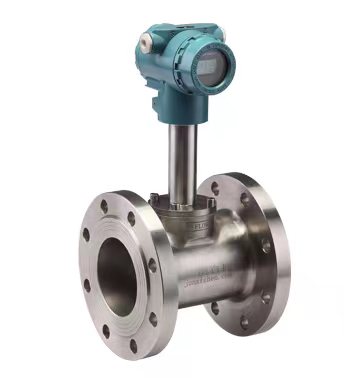

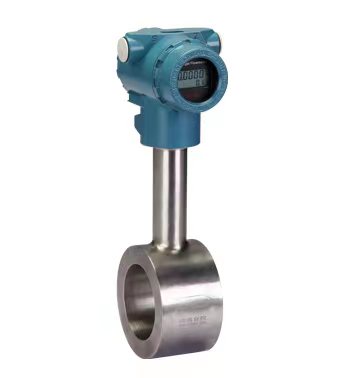

管道式靶式流量計：

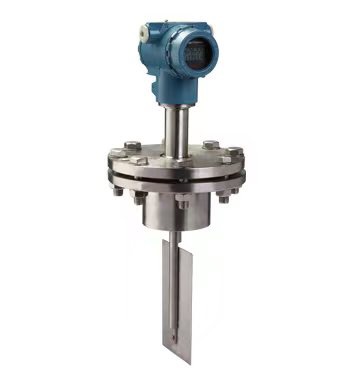

在線可拆裝式靶式流量計現場使用圖：

二、原理及特性

1、結構

  電容式靶式流量計主要由測量管（外殼）、新型電容

力傳感器、阻流件、積算顯示和輸出部分組成。

2、工作原理

 當介質在測量管中流動時，因其自身的動能通過阻流件（靶）時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：

F=C_dAρ·V²/2

式中：F ——阻流件所受的作用力

      C_d——物體阻力系數

      A ——阻流件對測量管軸向投影面積(mm²)

      ρ ——工況下介質密度（kg/m³）

      v ——介質在測量管中的平均流速(m/s)

阻流件(靶)接受的作用力F，經剛性連接的傳遞件（測桿）傳至電容力傳感器，電容力傳感器產生電壓信號輸出：

V=KF

式中：

     V——電容力傳感器輸出的電壓（mV），  K——比例常數，  F——阻流件（靶）所受的作用力

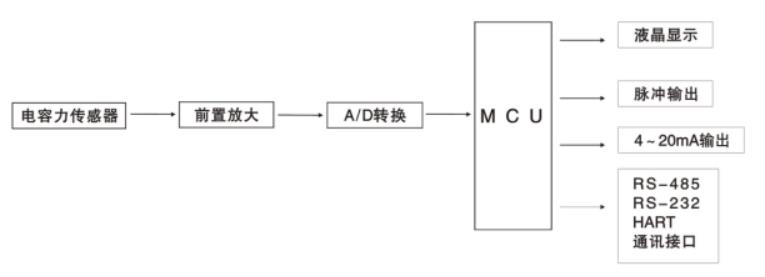

 由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量，其工作原理見示意圖：

3、產品特點

·整臺儀表結構堅固無可動部件，拆卸方便；

·可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）；

·整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓；

·壓力損失小，僅為標準孔板的1/2△P左右；

·抗干擾，抗雜質能力特強；

·儀表內設自檢程序，故障現象一目了然；

·傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；

·可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定；

·具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低；

·具有一體化溫度、壓力補償，直接輸出質量或標方；

·具有可選小信號切除、非線性修正、濾波時間可選擇；

·能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量；

·計量準確，精度可達到0.2%；

·重復性好，一般為0.05%～0.08%，測量快速；

·可根據實際需要更換阻流件（靶片）而改變量程；

·低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量及百分比棒圖；

·安裝簡單方便，極易維護；

·多種輸出形式，能遠傳各種參數；

·抗震動性強，一定范圍內可測脈動流。

三、技術參數

1、技術參數表

2、典型應用

   氣體類：煤氣、空氣、氫氣、天然氣、氮?dú)狻⒁夯蜌?、過氧化氫、煙道氣、甲烷、丁烷、氯氣等。

液體類：重油、石蠟、瀝青、硫酸、食用油、渣油、丙酮、柴油、礦井水、洗滌劑、醬油、汽油、硅油、

        糖漿、溶劑 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、

        乙二醇、礦物油 、液態糖、鹽酸、汽車涂料、樹脂、牛油、菜油、液氧、洗發液、牙膏、凝膠、

        燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、堿性、氨、船用油、化學試劑、煤油、

        甘油、染料、水、硝酸 、高沸點有機溶液、豬油、酒精、油、乙烯、聚丙烯、甲笨等。

蒸汽類：過熱蒸汽、飽和蒸汽。

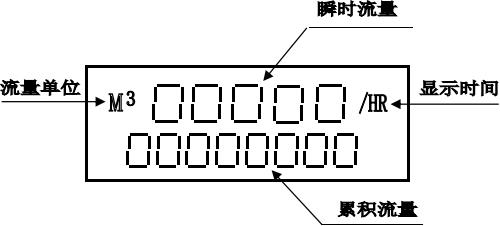

3、流量計顯示屏幕內容

四、流量計選型表

1、流量計選型表

注：流量計法蘭規格執行GB/T系列標準中規定的相關技術參數，技術條件和類型。亦可按照客戶要求加工；

2、選型示例

    WD-ELB-0100FGCCIDCS含義為：WD-ELB系列電容式靶式流量計，公稱通徑100mm，連接方式為法蘭管道式，介質為氣體，法蘭公稱壓力1.6Mpa，溫度為常溫，4~20mA電流輸出，隔爆型，殼體為碳鋼，傳感器材質為304不銹鋼。

八、流量計安裝

1、安裝方式

a、常溫型、低溫型、高溫型流量計視不同工況采用水平、垂直或倒置式安裝（以出廠校驗單為準）；

b、介質工作溫度在+300度以上時，用戶應對流量計殼體采取隔熱措施防止熱輻射損壞表頭(表頭工作溫度為-30至+70度)，同理工作溫度-100度以下的介質，也要采取防凍措施；

c、為保證流量計準確計量，要求設置前后直管段；

d、為保證流量計在檢查及更換時不影響系統工作，應盡量設置旁通閥（3）及切斷閥（1、2）；

e、因工藝需要可采用垂直安裝，被測介質流向可由下至上，也可由上至下，但訂購時應向供貨方說明；

f、流量計口徑與相連的管道口徑尺寸盡量相同，以減少流動干擾，造成計量誤差；

j、流量計殼體必須可靠接地，若無接地條件應向廠方說明。

1、2 、3 分別為前后閥和旁通閥；4 為流量計，L≥10D 和L≥5D分別為前后直管段長度，D為管道公稱直徑。

注意：流量計安裝應前后直管段長度。

2、危險場所的安裝

危險場所必須使用防爆型流量計，WD-EL1型電容式靶式流量計經國家防爆電氣產品質量監督檢驗中心（CQST）檢驗，符合GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》及GB3836.4-2000《爆炸性氣體環境用電氣設備  第4部分：本質安全型“i”》標準規定的要求，產品防爆標志為ExdIICT₄、ExiaIICT₄。

3、工作環境

a、大氣壓：86～l06kPa；

b、周圍環境溫度：-20℃～+60℃(8℉～l40℉)；

c、周圍環境相對濕度：≤95% RH(+25℃)；

d、隔爆型流量計可適用于含有ⅡA、ⅡB、ⅡC級T1～T4組爆炸性氣體混合物的1區、2區的危險場所；

e、本安型流量計可適用于含有ⅡA、ⅡB、ⅡC級T1～T4組爆炸性氣體混合物的0區、1區、2區的危險場所。
