氣體探測器
一、氣體探測器概述
可燃/有毒氣體探測器,是我公司開發的功能實用、操作方便的氣體報警器。探測器可選擇是否具有顯示器與聲光報警器??膳c我公司的可燃/有毒氣體報警控制器共同組成工業用氣體報警系統。
該產品采用壁掛式的安裝,通過與控制器的配合使用,并通過控制器單片機對探測器上傳的數據進行的各種數據的處理,最終完成數據的顯示,輸出的控制等功能。
本產品的設計、制造及檢驗均遵循以下國家標準:
GB16808-2008《可燃?xì)怏w報警控制器》
GB12358-2006《作業場所環境氣體檢測報警儀通用技術要求》
GB15322.1-2003《測量范圍為0~100%LEL的點型可燃?xì)怏w探測器》
功能特點:
☆紅外遙控器設置參數
☆顯示所檢測氣體的濃度
☆故障報警、欠壓報警
☆OLED數字顯示
☆標定、校準功能
☆輸出4-20mA標準信號
☆設有便于操作的高性能微處理器
☆自動開啟風機和電磁閥
二、探測器技術參數
量程
|
0-100%LEL/0-NPPM(有毒氣體探測器量程由氣體種類決定)
|
精度
|
<±5%(F.S)
|
最小讀數
|
1%LEL/1PPM(有毒氣體探測器量程由氣體種類決定)
|
響應時間
|
≤30秒
|
傳感器壽命
|
36個月(可燃)/24個月(有毒)
|
傳感器類型
|
催化燃燒式/電化學式
|
電源
|
DC24V電源供電
|
檢測方式
|
擴散式
|
工作方式
|
長期連續工作
|
連線方式
|
M20*1.5陽螺紋防爆軟管
|
結構材料
|
壓鑄鋁
|
防爆標志
|
Exd II CT6
|
防爆等級
|
IP65
|
工作溫度
|
-40-70℃(特殊要求根據需要而定)
|
工作濕度
|
≤90%RH
|
尺寸
|
普通款:180*140*75mm
現場顯示款:180*140*95mm
現場報警款:180*190*75mm
現場顯示+現場報警款:180*190*95mm
現場顯示款:180*140*95mm
現場報警款:180*190*75mm
現場顯示+現場報警款:180*190*95mm
|
重量
|
≤1.5kg
|
連接電纜
|
三芯屏蔽線RVVP3*1.0mm2
|
傳輸距離
|
≤1200m
|
安裝方式
|
固定支架、管裝、墻壁裝
|
輸出信號
|
4—20mA電流信號,對應0-滿量程
|
故障報警
|
系統可顯示探測器連線短路、斷路故障;傳感器故障等
|
注:以上數據取決于環境條件

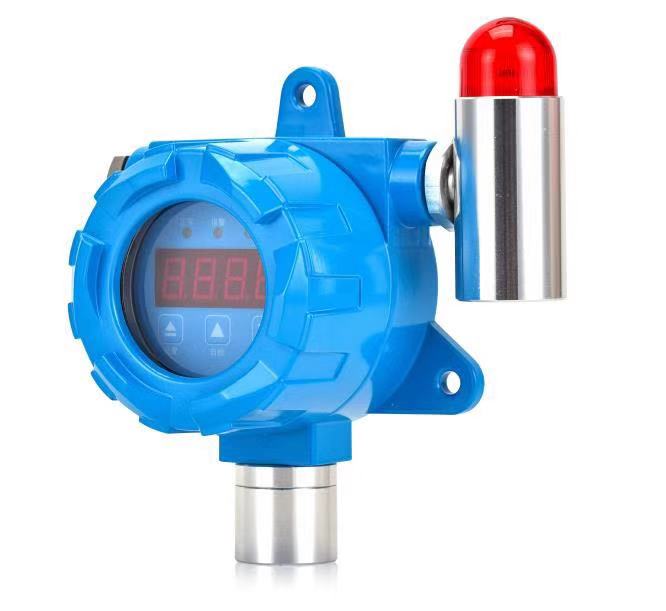

三、產品展示圖
四、探測器安裝說明
4.1安裝位置:
依據標準:【GB 50493-2009;6.1檢(探)測器的安裝】
4.1.1 檢測比空氣重的可燃?xì)怏w檢(探)測器,其安裝高度應距地坪(或樓地板)0.3~0.6m。檢測比重大于空氣的有毒氣體的檢(探)測器,應靠近泄漏點,其安裝高度應距地坪(或樓地板)0.3~0.6m,且傳感器部位向下。
4.1.2 檢測比重小于空氣的可燃?xì)怏w或有毒氣體的檢(探)測器,其安裝高度應高出釋放源0.5~2m,且傳感器部位向下。
4.1.3 檢(探)測器應安裝在無沖擊、無振動、無強電磁場干擾、易于檢修的場所,安裝探頭的地點與周邊管線或設備之間應留有不小于0.5m的凈空和出入通道。
4.2安裝注意事項:
為了正確使用探測器及防止探測器故障的發生,請不要安裝在以下位置:
-
直接受蒸汽、油煙影響的地方;
-
給氣口、換氣扇、房門等風量流動大的地方;
-
水氣、水滴多的地方(相對濕度:≥90%RH);
-
溫度在-40℃以下或55℃以上的地方;
-
有強電磁場的地方。
五、探測器使用說明
1、上電
將探測器與控制器設備接好,確認無誤后接通電源,聲光報警器響一聲,然后探測器依次顯示氣體類型、量程、報警值,聲光報警器再響一聲, 最后探測器顯示數字,表示檢測開始??扇?xì)怏w探測器需要預熱60秒。(注:標準款與現場顯示無聲光報警器)
2、檢測
當氣體濃度高于設置濃度時,報警器發出報警聲,LED燈閃爍,按消音鍵可清除聲音。當氣體濃度低于設置濃度時,報警器關閉報警聲,LED燈熄滅。 按遙控器上鍵,探測器自檢,按遙控器下鍵,顯示氣體類型、量程、報警值。
六、氣體探測器的維護
6.1注意事項
◆.探測器出廠前經過了嚴格的標定,在安裝好之后請不要隨意更換元器件,如果要更換,必須重新標定;
◆.探測器的傳感器使用壽命正常情況下為兩年;因使用環境的不同其使用壽命有可能下降,應每年定期進行檢測維護;
◆.探測器傳感器禁止高濃度氣體的沖擊,否則可能會損壞傳感器;
◆.避免探測器經常斷電,經常性的斷電會導致檢測元件工作的不穩定;
◆.在使用過程中,要定期檢查儀表工作是否正常,檢查周期至少每三個月一次。
6.2常見故障的分析與排除
◆ 報警系統安裝好,首次通電預熱后,有可能會出現報警或故障現象,此時對系統進行復位觀察一段時間即可。
◆ 電源指示燈不亮
產品電源線是否連接正確,電源是否為24V,重新上電觀察是否點亮。如果連接正常,請聯系廠家,返廠檢測。
◆ 接通電源后主機無顯示
主要為接線問題,先檢查電源是否接好,插座是否牢固。電源無誤后,檢查控制器內部的排線、插針等接插件是否牢固,是否有松脫。
◆ 接通電源后主機顯示滿量程
主要為接線問題,請檢查探測器端接線與控制器端接線是否一一對應;接線是否有短路現象;接線端子是否插反等!請仔細檢查,確認無誤后,若主機繼續顯示滿量程,請聯系廠家!
|
