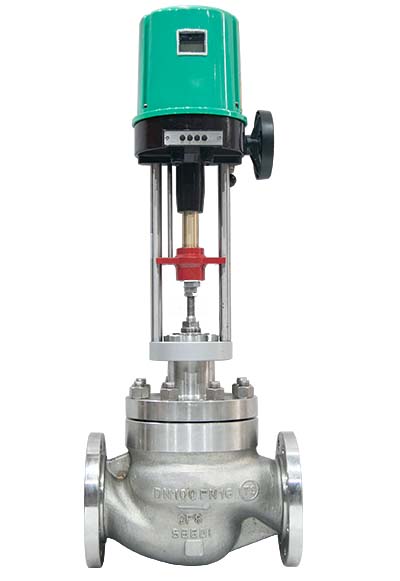

電動單座調節閥概述

電動單座調節閥閥芯采用上導向結構，閥結構緊湊， 又呈S流線型的通道，使其壓降損失小，流量大，可調范圍 廣，流量特性精度高。符合IEC534-1-1976標準。調節閥的 泄漏量符合ANSI B16.104.產品符合GB/T4213-2008、 JB/T7387-94。

電動單座調節閥產品特點：

泄 漏 量：金屬閥座：小于閥額定容量的0.0l％。符合ANSIBl6.1.04-1976Ⅳ級

軟閥座：小于閥額定容量的10-7．符合ANSIBl6.1.04-1976Ⅳ級

回差：配DKZ執行機構為1.5％；配36 1 L執行機構為2％

配SL執行機構1％；配PSL執行機構為1％

基本誤差：配DKZ執行機構為±2.5％；配361 L執行機構為±2％

配SL執行機構為±1.5％；配PSL執行機構±1％

備注：采用標準的V型聚四氟乙烯填料

可調范圍：50:1

電動單座調節閥技術參數和性能

型式：直通單座鑄造球型閥

公稱通徑：40、50、65、80、100、150、200mm

公稱壓力：ANSI125、150、300、600；JIS10、16、20、

30K；PN1.6、4.0MPa

連接形式：法蘭式：FF、RF、RJ和LG 標準按ANSI B16.5-1981、

JIS B2201-1984、JB79-59等

焊接式：嵌接焊SW（40-50mm）

對接焊BW（65-200mm）

材料：碳鋼（ZG230-450）、鑄不銹鋼（ZGLCr18Ni9Ti

ZG1Cr18Ni9Ti ZG0OCr17Ni12Mo2Ti )、鈦等

上 閥 蓋：常溫型（P）：-17-+230℃

伸長Ⅰ型（E1）：-45-17℃、+230-566℃

伸長Ⅱ型：-100-45℃、焊接式：-196-100℃

備注：工作溫度不準超過各種材料的允許范圍

壓蓋形式：螺栓壓緊式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、石墨填料

閥內組件

閥芯特性：單座柱塞型閥芯

材料：不銹鋼（1Cr18Ni9、1Cr18Ni12Mo2Ti、17-4PH、

9Cr18、316L）、不銹鋼堆焊司太萊合金和耐腐蝕合金等

執行機構

型式：DKZ系列電動執行機構；316L系列電子式電動執行機構；

SL系列電子式執行機構；PSL系列電子式電動執行機構。

輸入機構：DKZ系列電動執行機構：Ⅱ型0-10mA·DC（輸入電阻200Ω）

Ⅲ型4-200mA·DC（輸入電阻250Ω）

361L執行機構：4-200mA·DC或1-5V（輸入電阻250Ω）

SL執行機構：4-20mA·DC或1-5V

PSL執行機構：4-20mA·DC

電源電壓：DKZ執行機構：220V,50Hz

361L執行機構: 220V,50/60Hz

SL執行機構：單向控制220V，50Hz

PS執行機構：單向控制220V，50Hz

*三相控制380V，50Hz

手動機構：DKZ執行機構：手輪：316L執行機構；離合式

SL執行機構：手輪；PSL執行機構；手輪

作用形式：電關式或電開式
