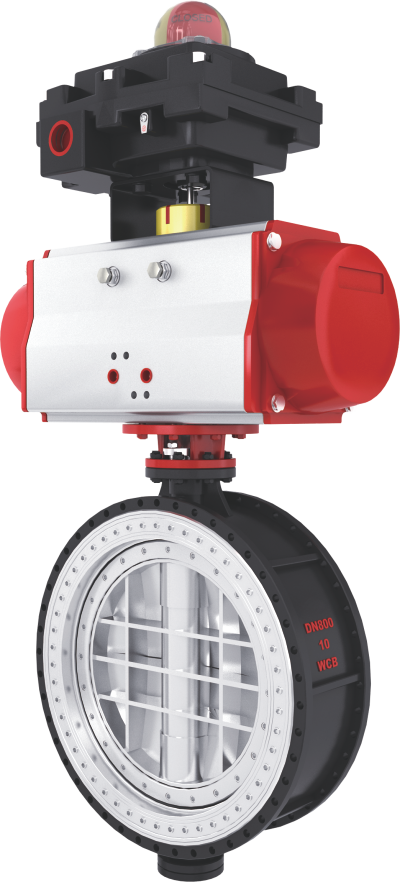

高性能蝶閥概述

WD5320系列高性能蝶閥（雙偏心蝶閥）閥板與密封圈采用獨特的偏心結構，用偏置式閥杄、偏心式蝶板、閥座采用唇緣式密封使用時補償了溫度變化和壓力變化，具有結構緊湊、流通能力高、密封可靠持久、切斷性能好等特點，兼?zhèn)湔{(diào)節和切斷兩種功能。廣泛應用化工、電力、輕紡食品、醫藥、造紙等工業部門及市政工程、水廠等。適用于對自來水、污水、油類液體或空氣、煤氣、天然氣、水蒸氣的介質進行截止或調節流量控制。

產品特點：
偏置式閥桿和偏心式蝶板設計

閥門在開啟時密封圈與蝶板無任何接觸。消除了開啟頻繁時密封上、下兩端的磨損減小了操作扭距、降低了對操作機構的要求。

閥桿安裝牢固可靠

閥桿上部安裝緊定環，即使由于意外情況閥桿在閥門內斷裂，閥桿的上部也不會穿過緊定環落下。

密封形式結構

無需使用附加的密封圈或金屬部件即可保持可靠密封；雙向的無泄漏密封唇線式密封設計，使用時補償了溫度和壓力的變化，減少維修、壽命延長。

優良的流量特性

偏心蝶板設計使閥門具有近似等百分比流量特性，蝶板90度內旋轉使閥門可用于調節控制場合，可調比100：1。

易于安裝和維護

閥體在管線法蘭螺栓的作用下可自對中，使安裝工作變得簡單，只需取下嵌件就可更換密封圈，而不必拆卸蝶板和閥桿。

精確定位

花鍵式閥桿減少執行機構和閥之間的空轉或反彈。

節約成本

閥桿配有軸承設計，減少了操作扭矩驅動機構小，通過模塊化密封設計也減少了維護成本。

防火結構（可選）

防火結構符合API607標準

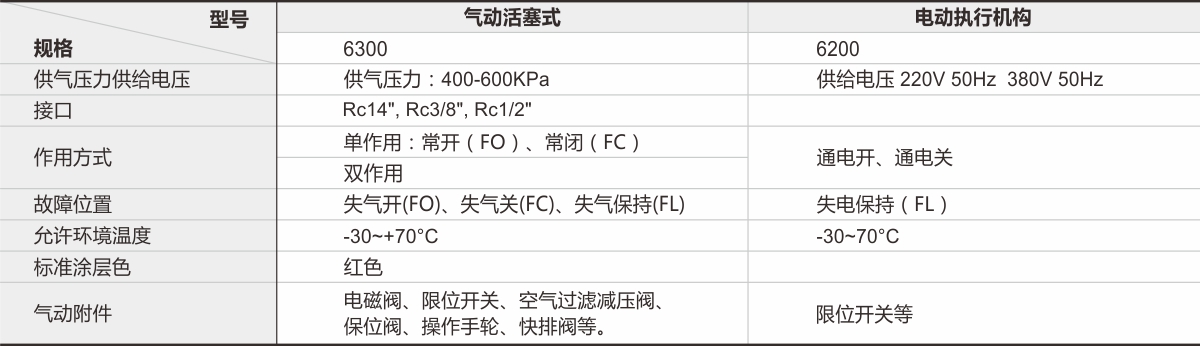

技術參數和性能

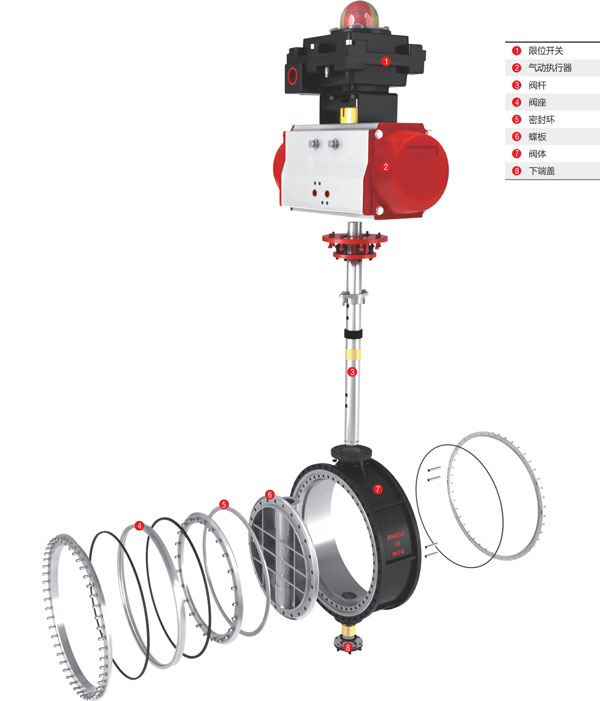

閥門結構
