智能電接點液位控制儀
智能電接點液位控制儀是我公司液位計的升級產品，除增加產品必要性的功能外，有效地的延長了電接點的使用壽命。該產品適用于鍋爐汽泡，高低壓加熱器、除氧器、蒸發器、冷凝器、鍋爐啟動分離器和水箱等液位的測量和控制。
智能電接點液位控制儀主 要 特 點
-
電接點的工作電壓改用交流供電，有效的延長了電接點的使用壽命。
-
儀表顯示部分采用一組變色二極管顯示以及變色二極管加數字顯示液位的升降情況。
-
具有液位越限聲光報警功能，報警組合可以為2組、4組、特殊可為5組、6組，為帶動聯鎖，儀表后部端子有每組報警觸點輸出。
-
雙色帶數顯液位表具有自供電功能，在斷電后能自動切換至機內電池達4小時以上，確保斷電后儀表能正常工作。
-
雙色帶數顯液位表具有自檢功能，通過儀表表面板快速檢測按鈕檢測一次或二次表的故障部位，儀表面板上同時設置有排污按鈕，消除因測量筒排污時引起的下限誤動作和誤報警。
-
為防止電極平插引起掛水，儀表顯示假液位的毛病，我公司在制作測量筒時特將電極座制成斜插式，從而根除了電極掛水，儀表顯示假液產位的現象。
-
為便于與其它系統連接（如變頻自控系統等）儀表可增配0～10mA或4～20mA電流輸出。
顯示儀表選型及面板、開孔尺寸
|
型號
|
顯示方式
|
開孔尺寸
|
深度
|
面板刻度選擇
|
備注
|
|
WD-XMYA-SH
|
橫式雙色顯示
|
160×80(152×76)
|
250
|
-300～+300
|
面板刻度可根據用戶自由選定
|
|
WD-XMYA-SS
|
豎式雙色顯示
|
80×152(76×152)
|
250
|
-300～+300
|
|
WD-XMYA-SIH
|
橫式雙色帶數顯
|
160×80(152×76)
|
300
|
-300～+300
|
|
WD-XMYA-SIS
|
豎式雙色帶數顯
|
80×152(76×152)
|
300
|
-300～+300
|

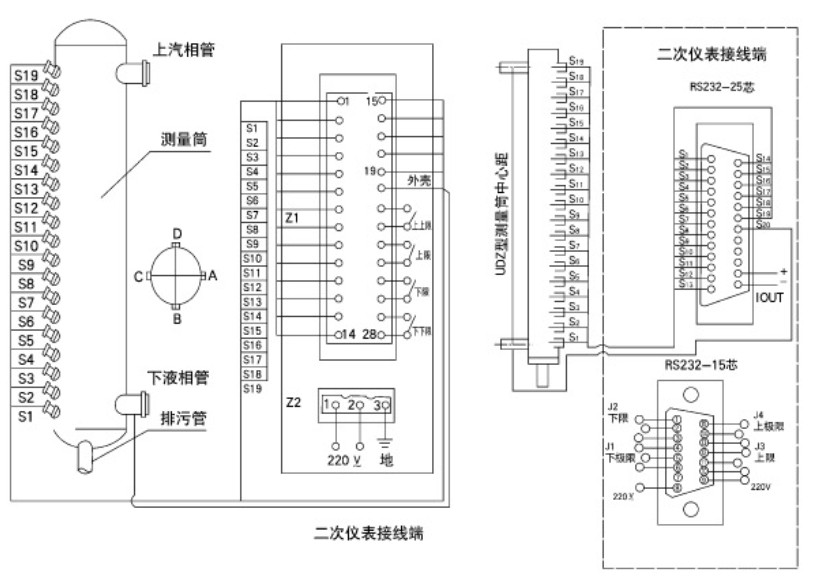

儀表與系統接線
雙色液位儀系統接線、雙色帶數顯液位儀接線見下圖
|
